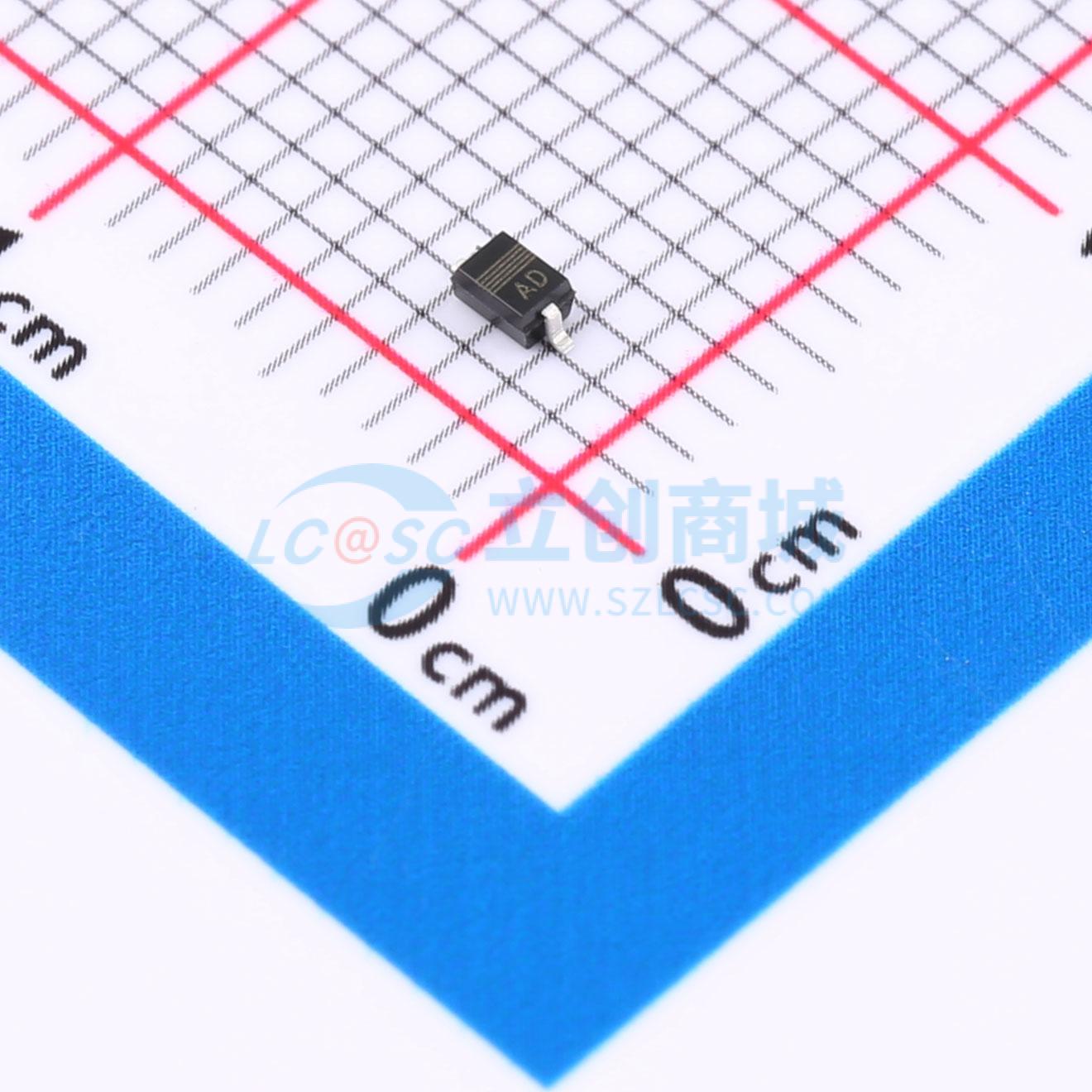

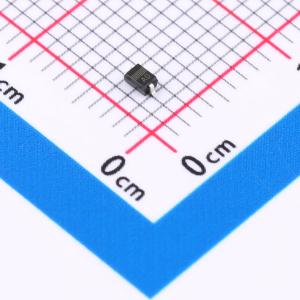

温馨提醒：图片仅供参考，商品以实物为准
PESD12VL1BA-QX
低电容双向ESD保护二极管
- 描述
- 双向静电放电（ESD）保护二极管，采用非常小的SOD323（SC-76）贴片塑料封装，旨在保护一条信号线免受ESD和其他瞬态损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD12VL1BA-QX
- 商品编号
- C7508733
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.021133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | - | |
| 耗散功率(Pd) | - | |
| 晶体管类型 | - | |
| 直流电流增益(hFE) | - | |
| 射基极击穿电压(Vebo) | - | |
| 最小输入电压(VI(on)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | - | |
| 输出电压(VO(on)) | - | |
| 输入电阻 | 200Ω | |
| 电阻比率 | - | |
| 工作温度 | -65℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | - | |
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | - |
商品概述
采用超小型SOD323 (SC-76) SMD塑料封装的双向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 最大脉冲峰值功率：PPPM = 200 W
- 低钳位电压：VCL = 37 V
- 超低漏电流：IRM = 1 nA
- 高达30 kV的ESD保护
- 符合IEC 61000-4-2 4级（ESD）标准
- 符合IEC 61000-4-5（浪涌）标准；IPPM = 5 A
- 超小型SMD塑料封装
- 符合AEC-Q101标准，推荐用于汽车应用
应用领域
- 计算机及外围设备
- 通信系统
- 音频和视频设备
- 数据线
- CAN总线保护
