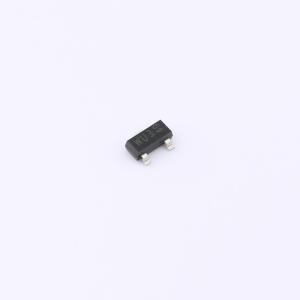

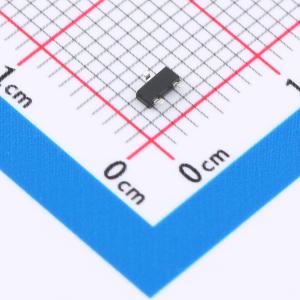

温馨提醒：图片仅供参考，商品以实物为准
PESD15VS2UT-QR
双ESD保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单向双ESD保护二极管，采用SOT23塑料封装。旨在保护多达两条传输线或数据线免受静电放电（ESD）损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD15VS2UT-QR
- 商品编号
- C7508744
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | - | |
| 耗散功率(Pd) | - | |
| 晶体管类型 | - | |
| 直流电流增益(hFE) | - | |
| 射基极击穿电压(Vebo) | - | |
| 最小输入电压(VI(on)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | - | |
| 输出电压(VO(on)) | - | |
| 输入电阻 | - | |
| 电阻比率 | - | |
| 工作温度 | -65℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | - | |
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | - |
商品概述
采用SOT23塑料封装的单向双路ESD保护二极管。旨在保护多达两条传输线或数据线免受静电放电（ESD）损坏。
商品特性
- 多达两条线路的单向ESD保护
- 最大脉冲峰值功率：在脉冲宽度t_p = 8 / 20 μs时，P_pp = 160 W
- 低钳位电压：在脉冲峰值电流I_pp = 5 A时，V_(CL)R = 40 V
- 超低反向漏电流：I_RM < 20 nA
- ESD保护能力 >30 kV
- 符合IEC 61000-4-2标准；4级（ESD）
- 符合IEC 61000-4-5标准（浪涌）；在脉冲宽度t_p = 8 / 20 μs时，I_pp = 5 A
- 符合AEC-Q101标准，推荐用于汽车应用
应用领域
-计算机及外设-通信系统-音频和视频设备-高速数据线-并行端口
