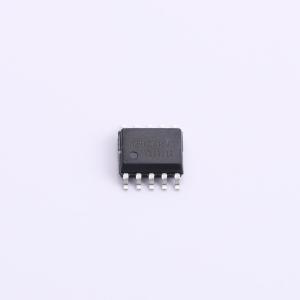

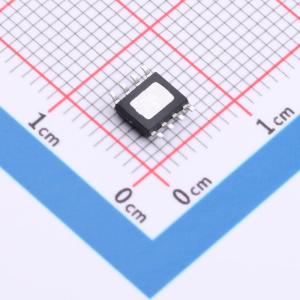

温馨提醒：图片仅供参考，商品以实物为准
HT3163SPER
免电感滤波AB/D类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT3163SPER
- 商品编号
- C7502679
- 商品封装
- ESSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.1174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 7.5Wx1@4Ω；20Wx1@4Ω；25Wx1@4Ω；15Wx1@4Ω；17Wx1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.12% |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | -75dB | |
| 效率 | 89%；78% | |
| 功能特性 | 无滤波器架构；使能/关断功能；过压保护；内置音频处理 | |
| 工作电压 | 3V~16V | |
| 工作温度 | -40℃~+85℃ |
商品概述
HT3163是一款高效的单声道AB/D类音频功率放大器。在D类模式下，该器件在VDD=14V时能够驱动扬声器输出高达25W/4Ω的功率。在AB类模式下，该器件在VDD=12V时能够驱动扬声器输出高达17W/4Ω的功率。先进的EMI抑制技术使得仅需使用廉价的铁氧体磁珠滤波器即可满足EMC要求，从而降低系统成本。HT3163集成了欠压、过温和过流保护功能。其防削顶失真功能可检测因输入信号过大导致的输出削顶，并自动进行抑制。该功能还能适应因电池供电导致的电源电压下降所引起的输出削顶，从而显著提升音质，提供舒适的听觉体验，并保护扬声器免受过载损坏。
商品特性
- 单电源宽电压供电：3V-16V
- 低静态电流：7 mA（VDD = 12V，带LC和负载，D类模式）
- 防削顶失真功能
- 扩频开关频率，无需电感滤波
- 差分/单端模拟输入
- 集成自保护电路，包括欠压、过温和过流保护
- ESSOP10封装
应用领域
- 条形音箱
- 无线音箱
- 消费类音频应用
- 电视/监视器
