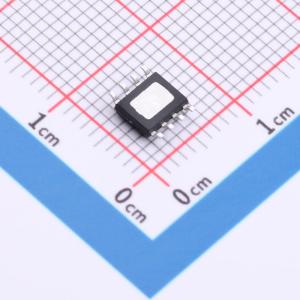

温馨提醒：图片仅供参考，商品以实物为准
HT7182SPER
升压型 2.7V~21V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT7182SPER
- 商品编号
- C7502574
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~21V | |
| 输出电压 | 21V | |
| 输出电流 | - | |
| 开关频率 | 350kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；逐波限流；可调软启动；可调限流 |
商品概述
HT7182是一款高功率密度、异步升压转换器，集成了20mΩ功率开关，为便携式系统提供高效率、小尺寸的解决方案。该器件具有2.7V至21V的宽输入电压范围，可支持采用单节或两节锂电池以及12V铅酸电池的应用。其开关电流能力达14A，并能提供高达21V的输出电压。HT7182还实现了可编程软启动功能、可调开关峰值电流限制功能，并集成了两种具有不同tr/tf的模式，以平衡电磁干扰和效率的不同需求。此外，该器件提供热关断保护。
商品特性
- 输入电压范围：2.7V至21V
- 输出电压范围：最高21V
- 内部固定脉宽调制频率：350kHz
- 可编程开关峰值电流限制：最高14A
- 高效率：95% (PVIN = 12V， VOUT = 20V， IOUT = 2A)； 94% (PVIN = 12V， VOUT = 20V， IOUT = 4.5A)； 93% (PVIN = 7.2V， VOUT = 12V， IOUT = 1.5A)； 90% (PVIN = 7.2V， VOUT = 12V， IOUT = 5A)； 96% (PVIN = 12V， VOUT = 18V， IOUT = 1.5A)； 95% (PVIN = 12V， VOUT = 18V， IOUT = 6A)
- 关断期间电流消耗：1.0μA
- 支持两种具有不同tr/tf的模式，用于电磁干扰解决方案
- 可编程软启动
- 热关断保护
- 无铅封装：ESOP8
应用领域
- 无线音箱
- 便携式音箱
- 移动电源
- 充电设备
- USB Type-C电源传输
- 平板电脑/笔记本电脑
- POS机终端
