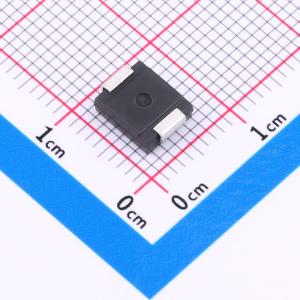

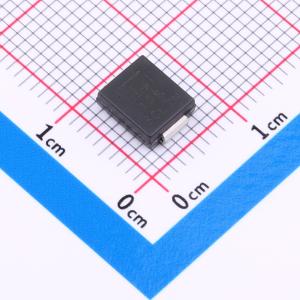

1.5SMC13A

1.5SMC系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。

• 在10/1000μs波形下具有1500W的峰值脉冲功率能力，重复率（占空比）：0.01%
• 出色的钳位能力
• 低增量浪涌电阻，当VBR最小值>2V时，典型|R|<1mΩ
• 适用于表面贴装应用，以优化电路板空间
• 薄型封装
• 内置应力消除，典型故障模式为因过压或过流导致短路
• 根据JEDEC JESD201A的表4a和4c进行晶须测试
• IEC 61000 - 4 - 2 ESD 30kV（空气），30kV（接触）
• 依据IEC 61000 - 4 - 2对数据线进行ESD保护
• 依据IEC 61000 - 4 - 4对数据线进行EFT保护
• 快速响应时间：从0V到BV最小值通常小于1.0ps
• 玻璃钝化芯片结
• 保证高温回流焊接：260℃/30秒
• VBR @TJ = VBR @25℃x(1 + qT x(T - 25))（qT）：温度系数，典型值为0.1%
• 塑料封装的阻燃等级为UL V - 0
• 符合J - STD - 020的MSL 1级，LF最大峰值为260℃
• 雾锡无铅电镀
• 无卤且符合RoHS标准
• 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J - STD609A.01）

• TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
