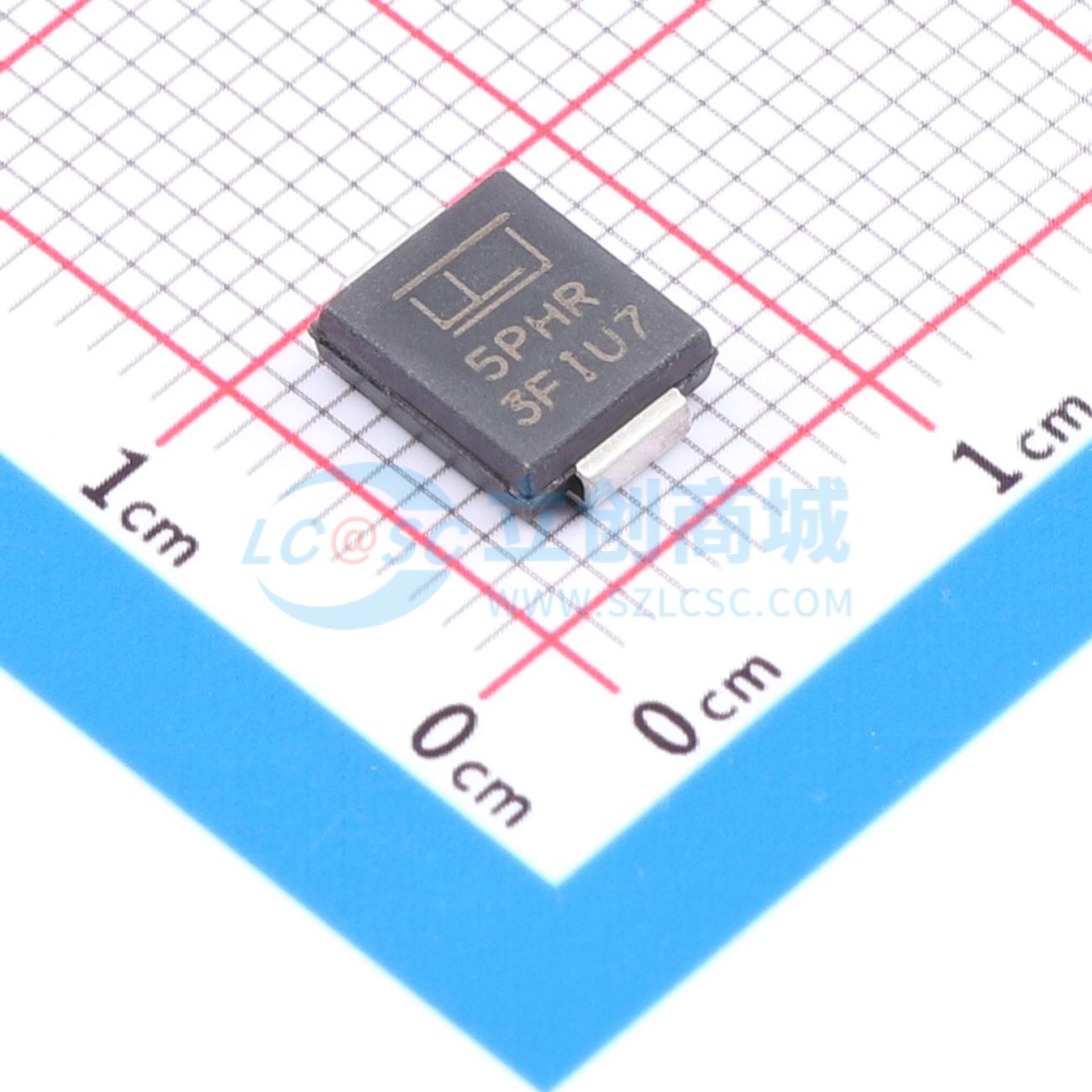

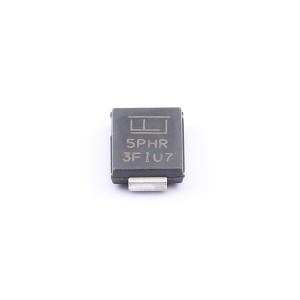

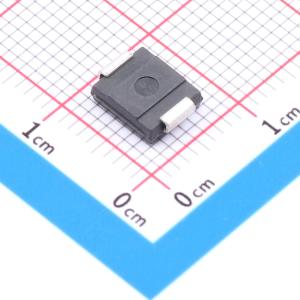

5.0SMDJ170A

5.0SMDJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。

• 在10/1000μs波形下，具有5000W的峰值脉冲功率能力，重复率（占空比）：0.01%
• 采用SMD薄型表面贴装封装，可最小化PCB占用空间
• 典型故障模式为因过压或过流导致短路
• 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
• 符合IEC 61000-4-2标准，静电放电抗扰度为30kV（空气放电）、30kV（接触放电）
• 依据IEC 61000-4-2标准对数据线进行静电放电保护
• 内置应力消除结构
• 采用玻璃钝化芯片结
• 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
• 出色的钳位能力
• 低增量浪涌电阻
• 当最小反向击穿电压（VBR min）> 22V时，典型反向电流（IR）小于5μA
• 保证可承受高温回流焊接：260℃/40秒
• 反向击穿电压（VBR）= VBR@25℃x(1 + αT)x(TJ - 25) （αT：温度系数）
• UL认可的化合物，符合V-0阻燃等级
• 符合J-STD-020标准的MSL 1级，无铅焊接最高峰值温度为260℃
• 采用哑光镀锡无铅工艺
• 无卤素且符合RoHS标准，无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J-STD609A.01）
• 作为隔离环路电路保护器，通过UL 497B认证

• TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
