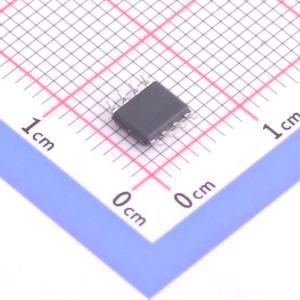

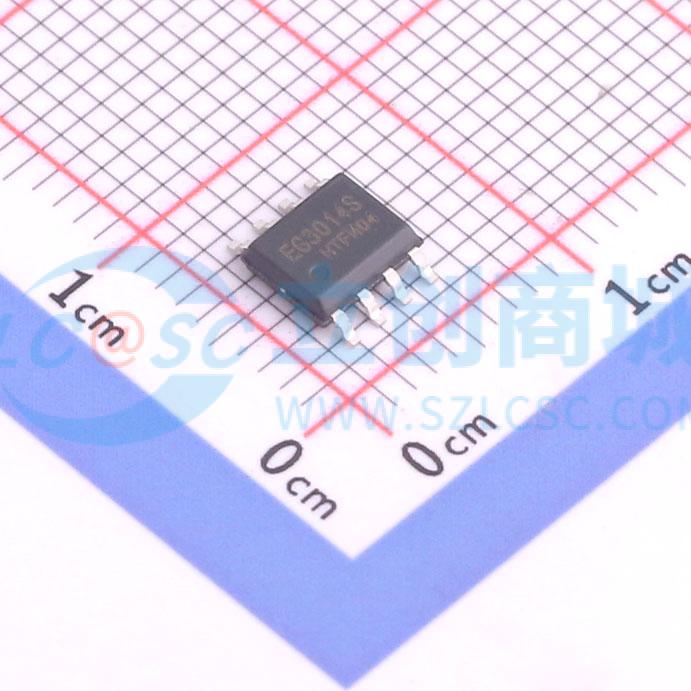

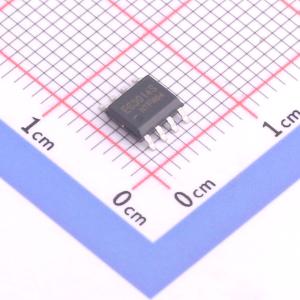

EG3014S

大功率MOS管、IGBT管栅极驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG3014S 是一款高性价比的大功率MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG3014S 高端的工作电压可达80V，Vcc 的电源电压范围宽4.5V~30V，静态功耗低仅4.5mA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN 和LIN 内建了一个10K 下拉电阻，在输入悬空时使上、下功率MOS 管处于关闭状态，输出结构采用半桥式达林顿管结构，采用SOP8 封装。
品牌名称: EG(屹晶微)
商品型号: EG3014S
商品编号: C7501754
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.174498克(g)

商品参数

商品概述

EG3014S 是一款高性价比的大功率MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG3014S 高端的工作电压可达80V，Vcc 的电源电压范围宽4.5V~30V，静态功耗低仅4.5mA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN 和LIN 内建了一个10K 下拉电阻，在输入悬空时使上、下功率MOS 管处于关闭状态，输出结构采用半桥式达林顿管结构，采用SOP8 封装。

商品特性

高端悬浮自举电源设计，耐压可达80V
内建死区控制电路
自带闭锁功能，彻底杜绝上、下管输出同时导通
采用半桥达林顿管输出结构具有1A 大电流栅极驱动能力
专用于无刷电机N 沟道MOS 管、IGBT 管栅极驱动
HIN 输入通道高电平有效，控制高端HO 输出
LIN 输入通道高电平有效，控制低端LO 输出
外围器件少
静态电流小：4.5mA
封装形式：SOP - 8

应用领域

电动摩托车控制器
电动自行车控制器
80V 降压型开关电源
变频水泵控制器
无刷电机驱动器
高压Class - D 类功放

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	工作电压	4.5V~30V
	上升时间(tr)	400ns

	属性	参数值
	下降时间(tf)	200ns
	工作温度	-45℃~+125℃
	输入高电平(VIH)	2.5V
	输入低电平(VIL)	-300mV~1V
	静态电流(Iq)	4.5mA
