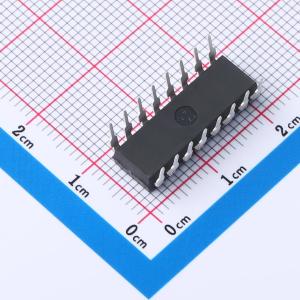

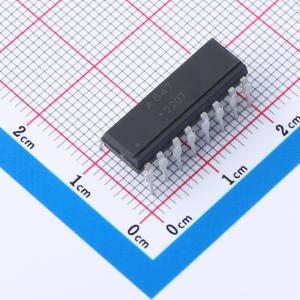

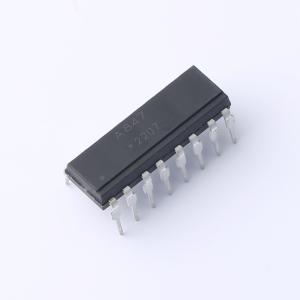

温馨提醒：图片仅供参考，商品以实物为准
ACPL-847-000E
多通道全节距光电晶体管光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款直流输入双通道、全间距光电晶体管光耦合器，包含两个发光二极管，它们与两个独立的晶体管进行光耦合，采用8引脚DIP封装。 同样，有一款直流输入四通道、全间距光电晶体管光耦合器，包含四个发光二极管，它们与四个独立的晶体管进行光耦合，采用16引脚DIP封装。 两款光耦合器都有宽引脚间距选项和引脚弯曲的贴片式（SMD）选项，输入-输出隔离电压为5000Vrms。响应时间tr通常为4μs，在输入电流为5mA时，最小电流传输比（CTR）为50%。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-847-000E
- 商品编号
- C7501744
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比 (CTR: 最小值50%，IF = 5 mA，VCE = 5 VA)
- 高输入输出隔离电压 (VIS0 = 5,000 Vrms)
- 响应时间 (tr: 典型值4 μs，VCE = 2V，IC = 2 mA，RL = 100Ω)
- 紧凑的双列直插式封装
- 安全和法规认证 – CSA、UL 1577、IEC/EN/DIN EN 60747-5-2
- 可选配置：
- 引脚间距0.4英寸 (10.16 mm) (W00)
- 表面贴装的引脚弯曲 (300)
- SMD的卷带包装 (500) - 仅适用于ACPL - 827
- IEC/EN/DIN EN 60747-5-2认证 (060)
- 无铅 (000E)
应用领域
- 可编程控制器、计算机的输入/输出接口。
- 顺序控制器。
- 系统设备、测量仪器。
- 不同电位和阻抗电路之间的信号传输。
