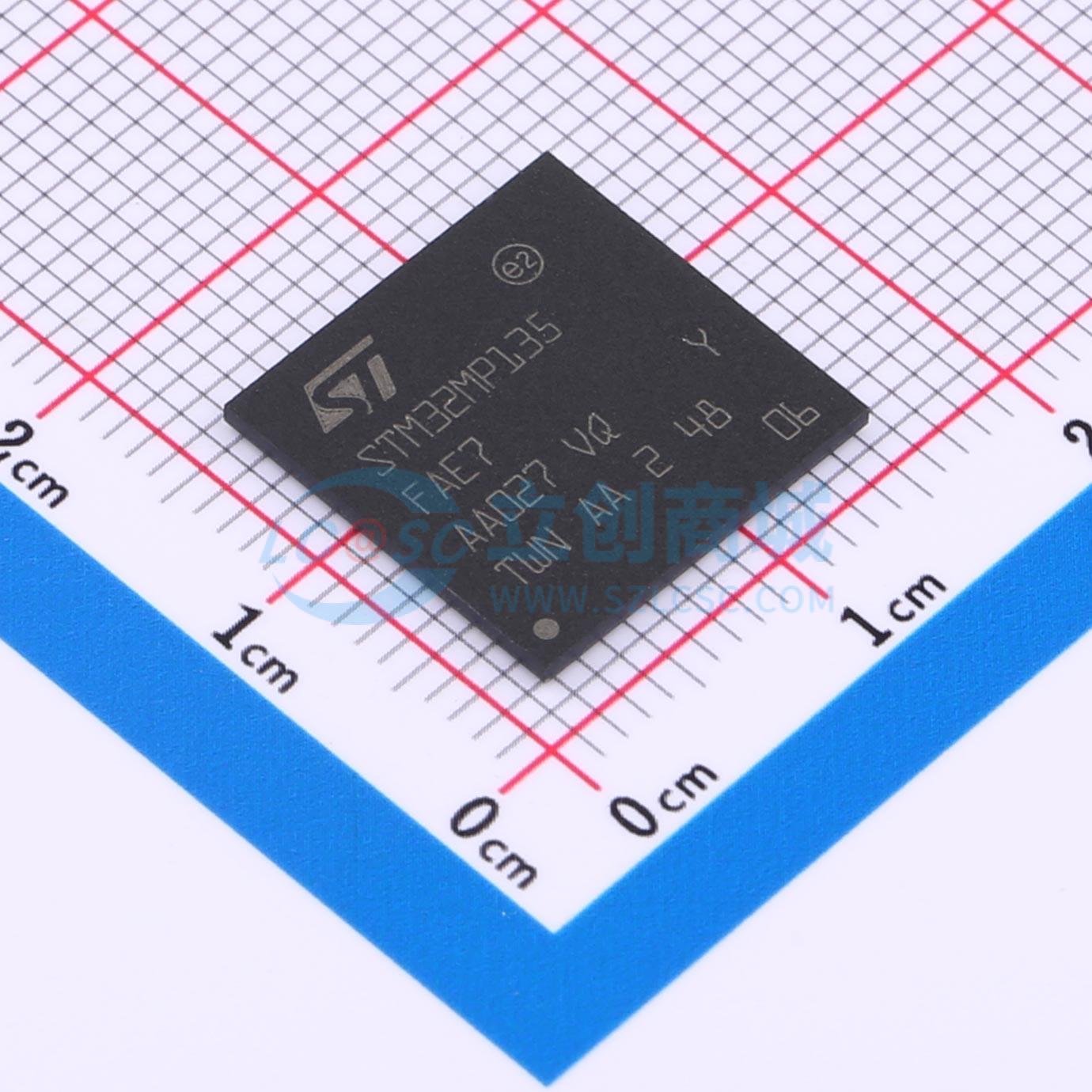

温馨提醒：图片仅供参考，商品以实物为准
STM32MP135FAE7
最高 1 GHz 的 Arm Cortex-A7 处理器、TFT 液晶显示屏、摄像头接口、2 路以太网接口、2 路 CAN FD 接口、2 路 ADC、24 个定时器、音频功能、加密和高级安全功能
- 描述
- 特性：包含意法半导体最先进的专利技术。 32位Arm Cortex-A7内核，L1为32K字节指令缓存/32K字节数据缓存，128K字节统一二级缓存，具备Arm NEON和Arm TrustZone。 外部DDR内存高达1GB，支持LPDDR2/LPDDR3-1066 16位、DDR3/DDR3L-1066 16位；168K字节内部SRAM，包括128K字节AXI SYSRAM、32K字节AHB SRAM和8K字节备份域SRAM；双Quad-SPI内存接口；灵活的外部内存控制器，数据总线高达16位，可连接外部IC和SLC NAND内存，具备高达8位ECC。 安全启动，TrustZone外设，12个防篡改引脚（包括5个主动防篡改引脚），具备温度、电压、频率和32kHz监控功能。 I/O电源为1.71V至3.6V（5V耐压I/O），具备POR、PDR、PVD和BOR，片上LDO（USB 1.8V、1.1V），备份稳压器（约0.9V），内部温度传感器，低功耗模式包括睡眠、停止、LPLV-停止、LPLV-停止2和待机模式，待机模式下DDR保留，可控制PMIC配套芯片。 内部振荡器包括64MHz HSI振荡器、4MHz CSI振荡器、32kHz LSI振荡器；外部振荡器包括8-48MHz HSE振荡器、32.768kHz LSE振荡器；4个带分数模式的PLL。 多达135个具备中断能力的安全I/O端口，多达6个唤醒功能。 2个总线矩阵，64位Arm AMBA AXI互连，最高266MHz；32位Arm AMBA AHB互连，最高209MHz
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32MP135FAE7
- 商品编号
- C7501745
- 商品封装
- LFBGA-289(14x14)
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU最大主频 | 1GHz | |
| CPU位数 | 32 Bit |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V；3.3V；2.5V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；存储加密；上电复位(POR)；真随机数发生器(TRNG)；内置通用定时器；内置温度传感器；硬件CRC；掉电复位(PDR) |
商品特性
- 包含意法半导体最先进的专利技术
- 核心：32位Arm® Cortex® - A7，L1为32KB指令缓存/32KB数据缓存，128KB统一二级缓存，具备Arm® NEON™和Arm® TrustZone®
- 内存：外部DDR内存最大1GB，支持LPDDR2/LPDDR3 - 1066 16位、DDR3/DDR3L - 1066 16位；168KB内部SRAM（128KB AXI SYSRAM + 32KB AHB SRAM + 8KB备份域SRAM）；双Quad - SPI内存接口；灵活的外部内存控制器，最大16位数据总线，可连接外部IC和具备8位ECC的SLC NAND内存
- 安全/防护：安全启动，TrustZone®外设，12个防篡改引脚（包括5个主动防篡改引脚），具备温度、电压、频率和32kHz监测功能
- 复位和电源管理：I/O电源1.71V至3.6V（5V耐受I/O），具备POR、PDR、PVD和BOR，片上LDO（USB 1.8V、1.1V），备份稳压器（约0.9V），内部温度传感器，低功耗模式（睡眠、停止、LPLV - 停止、LPLV - 停止2和待机），待机模式下DDR数据保留，可控制PMIC配套芯片
- 时钟管理：内部振荡器（64MHz HSI振荡器、4MHz CSI振荡器、32kHz LSI振荡器），外部振荡器（8 - 48MHz HSE振荡器、32.768kHz LSE振荡器），4个具备分数模式的PLL
- 通用输入/输出：最多135个具备中断能力的安全I/O端口，最多6个唤醒引脚
- 互连矩阵：2个总线矩阵，64位Arm® AMBA® AXI互连（最高266MHz），32位Arm® AMBA® AHB互连（最高209MHz）
- 4个DMA控制器卸载CPU负载：共56个物理通道，1个高速通用主直接内存访问控制器（MDMA），3个具备FIFO和请求路由器功能的双端口DMA用于优化外设管理
- 最多30个通信外设：5个I²C（FM + 1Mbit/s、SMBus/PMBusTM），4个UART + 4个USART（12.5Mbit/s），ISO7816接口、LIN、IIDA、SPI从机，5个SPI（50Mbit/s，其中4个通过内部音频PLL或外部时钟具备全双工I²S音频级精度），2个SAI（立体声音频：I²S PDM、SPDIF Tx），SPDIF Rx（4个输入），2个SDMMC（最高8位，支持SD/e - MMCTM/SDIO），2个CAN控制器支持CAN FD协议，2个USB2.0高速主机或1个USB2.0高速主机 + 1个USB2.0高速OTG同时工作，2个以太网MAC/GMAC（IEEE 1588v2硬件，MII/RMII/RGMII），8 - 16位相机接口（3M像素@30fps或5M像素@15fps，彩色或单色，像素时钟最高120MHz）
- 6个模拟外设：2个ADC（最高12位分辨率，最高5Msps），1个温度传感器，1个用于sigma - delta调制器的数字滤波器（DFSDM，4通道和2个滤波器），内部或外部ADC参考电压V_REF +
- 图形：LCD - TFT控制器，最高24位//RGB888，最高WXGA（1366 x 768）@60fps或最高全高清（1920 x 1080）@30fps，像素时钟最高90MHz，两层（包括1个安全层），具备可编程颜色查找表
- 最多24个定时器和2个看门狗：2个32位定时器（最多4个IC/OC/PWM或脉冲计数器和正交（增量）编码器输入），2个16位高级定时器，10个16位通用定时器（包括2个无PWM的基本定时器），5个16位低功耗定时器，具备亚秒级精度和硬件日历的安全RTC，4个Cortex - A7系统定时器（安全、非安全、虚拟、管理程序），2个独立看门狗
- 硬件加速：AES 128、192、256 DES/TDES，具备DPA保护的AES 128、256，具备DPA保护的PKA ECC/RSA，AES 128动态DRAM加密和解密，HASH（SHA - 1、SHA - 224、SHA - 256、SHA - 384、SHA - 512、SHA - 3）、HMAC，1个真随机数发生器（6个三重振荡器），1个CRC计算单元
- 调试模式：Arm® CoreSight™跟踪和调试，SWD和JTAG接口可作为GPIO使用，4KB嵌入式跟踪缓冲区
- 3072位熔丝，包括96位唯一ID，最多1280位可供用户使用，256位HUK用于保护AES 256密钥
- 所有封装均符合ECOPACK2标准
