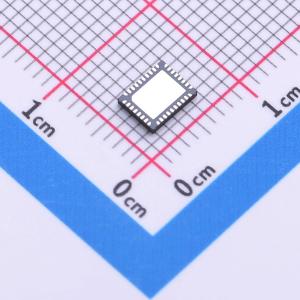

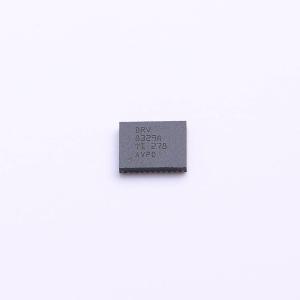

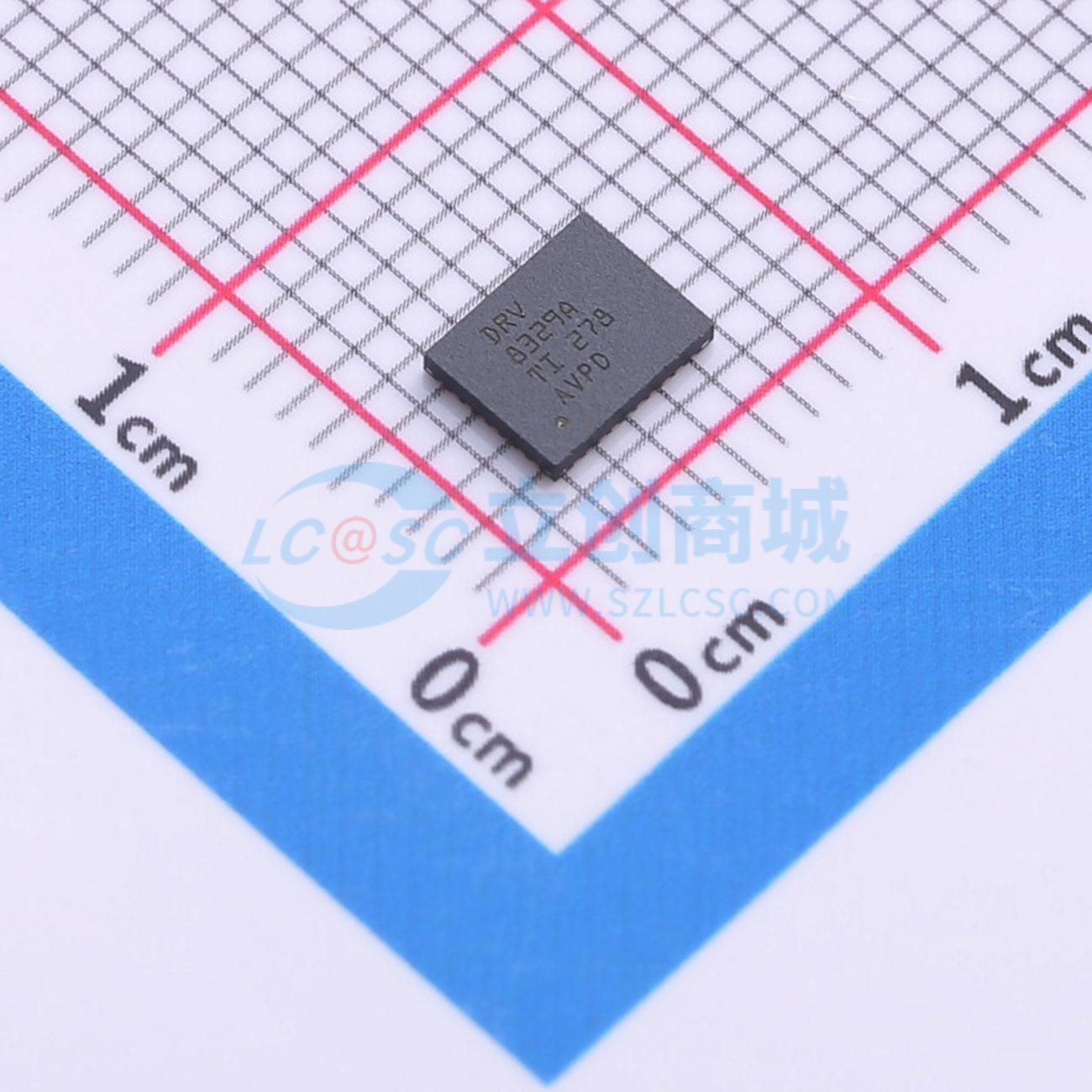

DRV8329AREER
三相无刷直流电机栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 65V三相半桥栅极驱动器驱动3个高端和3个低端N沟道MOSFET（NMOS）4.5至60V工作电压范围支持带涓流充电泵的100%PWM占空比基于自举的栅极驱动器架构 – 最大峰值源电流1000mA，最大峰值灌电流2000mA集成低输入失调电流检测放大器（针对1个分流电阻优化） – 增益可调（5、10、20、40V/V）硬件接口提供简单配置超低功耗睡眠模式，25℃时电流<1μA各相之间传播延迟匹配为4ns（典型值）独立驱动器关断路径（DRVOFF）65V耐压唤醒引脚（nSLEEP）支持SHx上高达 -10V的负瞬变6倍和3倍PWM模式支持3.3V和5V逻辑输入精确LDO（AVDD），3.3V ±3%，80mA紧凑的QFN封装和引脚布局可通过VDSLVL引脚调节VDS过流阈值可通过DT引脚调节死区时间采用功率模块的高效系统设计集成保护功能 – PVDD欠压锁定（PVDDUV）、GVDD欠压（GVDDUV） – 自举欠压（BST_UV） – 过流保护（VDS_OCP、SEN_OCP） – 热关断（OTSD）故障状态指示器（nFAULT）
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8329AREER
- 商品编号
- C7501205
- 商品封装
- WQFN-36-EP(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 工作电压 | 4.5V~60V | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.2V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 1uA |
商品概述
65V三相半桥栅极驱动器 驱动3个高端和3个低端N沟道MOSFET（NMOS） 4.5至60V工作电压范围 支持带涓流充电泵的100%PWM占空比 基于自举的栅极驱动器架构 – 最大峰值源电流1000mA，最大峰值灌电流2000mA 集成低输入失调电流检测放大器（针对1个分流电阻优化） – 增益可调（5、10、20、40V/V） 硬件接口提供简单配置 超低功耗睡眠模式，25℃时电流<1μA 各相之间传播延迟匹配为4ns（典型值） 独立驱动器关断路径（DRVOFF） 65V耐压唤醒引脚（nSLEEP） 支持SHx上高达 -10V的负瞬变 6倍和3倍PWM模式 支持3.3V和5V逻辑输入 精确LDO（AVDD），3.3V ±3%，80mA 紧凑的QFN封装和引脚布局 可通过VDSLVL引脚调节VDS过流阈值 可通过DT引脚调节死区时间 采用功率模块的高效系统设计 集成保护功能 – PVDD欠压锁定（PVDDUV）、GVDD欠压（GVDDUV） – 自举欠压（BST_UV） – 过流保护（VDS_OCP、SEN_OCP） – 热关断（OTSD） 故障状态指示器（nFAULT）
商品特性
- 65V三相半桥栅极驱动器
- 驱动3个高端和3个低端N沟道MOSFET（NMOS）
- 4.5至60V工作电压范围
- 支持带涓流充电泵的100%PWM占空比
- 基于自举的栅极驱动器架构
- 最大峰值源电流1000mA
- 最大峰值灌电流2000mA
- 集成低输入失调电流检测放大器（针对1个分流电阻优化）
- 增益可调（5、10、20、40V/V）
- 硬件接口提供简单配置
- 超低功耗睡眠模式，25℃时电流<1μA
- 各相之间传播延迟匹配为4ns（典型值）
- 独立驱动器关断路径（DRVOFF）
- 65V耐压唤醒引脚（nSLEEP）
- 支持SHx上高达 -10V的负瞬变
- 6倍和3倍PWM模式
- 支持3.3V和5V逻辑输入
- 精确LDO（AVDD），3.3V ±3%，80mA
- 紧凑的QFN封装和引脚布局
- 可通过VDSLVL引脚调节VDS过流阈值
- 可通过DT引脚调节死区时间
- 集成保护功能：PVDD欠压锁定（PVDDUV）、GVDD欠压（GVDDUV）、自举欠压（BST_UV）、过流保护（VDS_OCP、SEN_OCP）、热关断（OTSD）
- 故障状态指示器（nFAULT）
应用领域
- 无刷直流（BLDC）电机模块和永磁同步电机（PMSM）
- 无绳园艺和电动工具、割草机
- 家电风扇和泵
- 伺服驱动器
- 电动自行车、电动滑板车和电动交通工具
- 无绳吸尘器
- 无人机
- 工业和物流机器人以及遥控玩具
