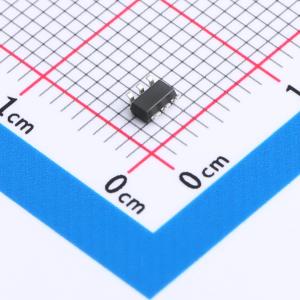

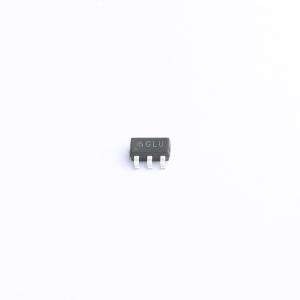

AP3125VKTR-G1
停产 10V~25V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP3125A/V/L/R是一款电流模式PWM控制器，专为高性能、低待机功耗和高性价比的离线反激式转换器而优化。正常工作时，PWM开关频率在内部固定（约65kHz）。在中等负载下，IC将进入绿色模式，借助频率折返功能提高系统效率。设置了最低开关频率（约20kHz）以避免可听噪声。在无负载或轻负载时，IC将进入突发模式以最小化待机功耗。此外，内置了频率抖动功能以降低EMI辐射。内部斜率补偿可在宽范围的输入电压和负载条件下实现更稳定的峰值电流模式控制。内部线路补偿可确保在整个通用线路电压范围内实现恒定的输出功率限制。该器件具备全面的保护功能，如逐周期电流限制（OCP）、VCC过压保护（VOVP）、内部OTP、过载保护（OLP）和引脚故障保护。使用最少数量的外部组件即可实现多功能锁存功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3125VKTR-G1
- 商品编号
- C7501413
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.053233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~25V | |
| 开关频率 | 65kHz | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃@(TJ) | |
| 反馈方式 | 副边反馈 |
商品概述
AP3125A/V/L/R是一款电流模式PWM控制器，专为高性能、低待机功耗和高性价比的离线反激式转换器而优化。 正常工作时，PWM开关频率在内部固定（约65kHz）。在中等负载下，IC将进入绿色模式，借助频率折返功能提高系统效率。设置了最低开关频率（约20kHz）以避免可听噪声。在无负载或轻负载时，IC将进入突发模式以最小化待机功耗。此外，内置了频率抖动功能以降低EMI辐射。 内部斜率补偿可在宽范围的输入电压和负载条件下实现更稳定的峰值电流模式控制。内部线路补偿可确保在整个通用线路电压范围内实现恒定的输出功率限制。 该器件具备全面的保护功能，如逐周期电流限制（OCP）、VCC过压保护（VOVP）、内部OTP、过载保护（OLP）和引脚故障保护。使用最少数量的外部组件即可实现多功能锁存功能。
商品特性
- 极低的启动电流
- 电流模式控制
- 无音频噪声的绿色模式控制
- 内部斜率补偿
- 启动过程中的软启动
- 频率折返以实现高平均效率
- 带FOCP的次级绕组短路保护
- 软开关以降低EMI
- VCC维持模式
- 实用的引脚故障保护：SENSE引脚浮空、CTRL引脚接地短路、FB/光耦开路/短路
- 全面的系统保护功能：VCC过压保护（VOVP）、过载保护（OLP）
- VOVP、OLP和CTRL引脚保护的可选锁存模式
- SOT26小型封装
- 与AP3105NA/NV/NL/NR引脚兼容
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 开关型AC-DC适配器/充电器
- ATX/BTX辅助电源
- 机顶盒（STB）电源
- 开放式开关电源
