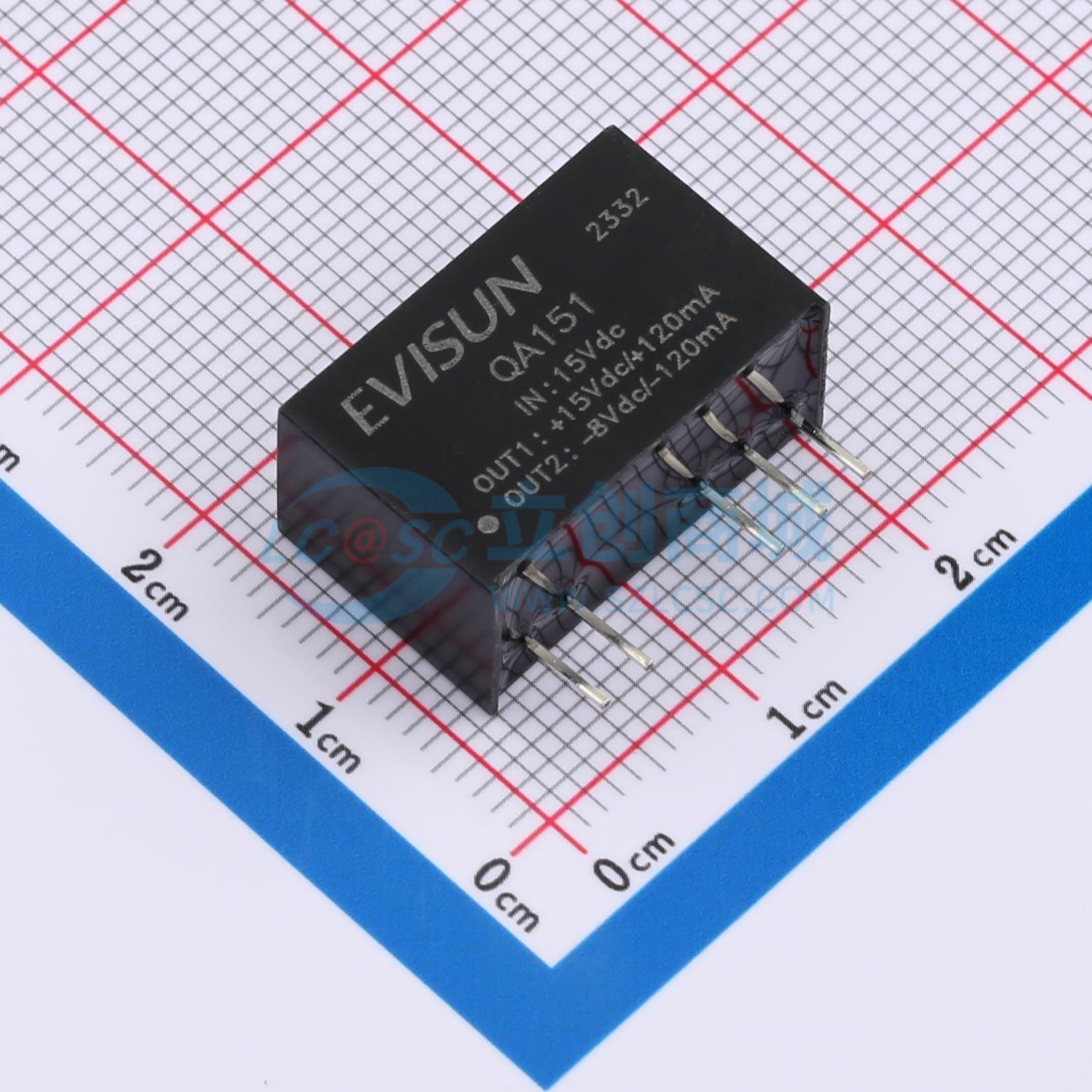

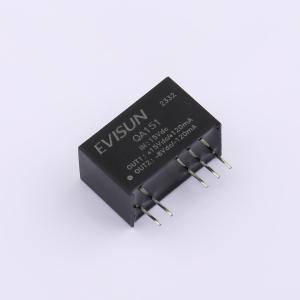

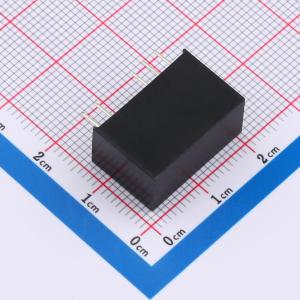

QA151
14.25V~15.75V 15V 120mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QA151型号产品是IGBT驱动器专用DC/DC模块；转换类型：DC-DC；输入电压(DC)：15V(14.25V~15.75V)；双组输出：+15V/+120mA，-8V/-120mA；转换效率：81%；输出可持续短路保护，自恢复
- 品牌名称
- EVISUN(易成)
- 商品型号
- QA151
- 商品编号
- C7500961
- 商品封装
- SIP-5
- 包装方式
- 管装
- 商品毛重
- 5.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | - | |
| 工作电压(Vin) | 14.25V~15.75V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | -8V；15V | |
| 输出电流(最大值) | 120mA | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 3kV@AC |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品特性
- 效率高达85%
- SIP国际标准引脚可持续短路保护
- 可空载使用，超小隔离电容
- 最大容性负载1000uF
- 隔离电压3000VAC
- 工作温度范围：-40°C~+105°C
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
