温馨提醒：图片仅供参考，商品以实物为准

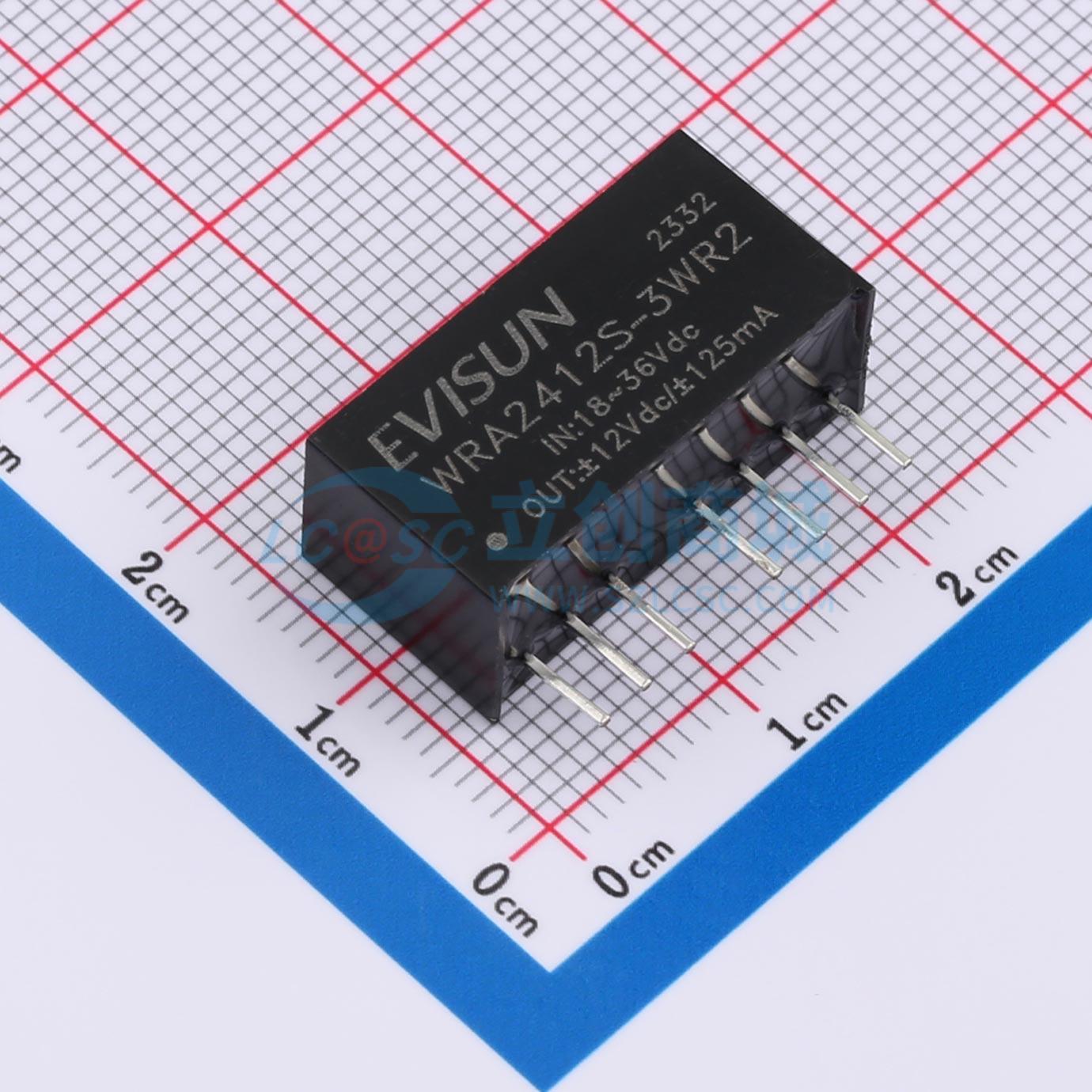

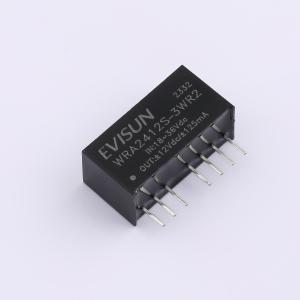

WRA2412S-3WR2
18V~36V ±12V 125mA 3W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WRA2412S-3WR2型号是2:1宽电压输入,隔离稳压双路输出的DC/DC模块电源产品；输入电压24V（18-36V），输出电压±12Vdc，输出电流±125mA，输出功率3W；输出可持续短路保护，自恢复；转换效率86%;低静态电流，低纹波系数和低噪音，超低功耗 ;最大容性负载470uF;适用于低频模拟电路，数据交换电路等 ；输入输出隔离耐压1.5KVdc；尺寸：长21.90*高12.20*宽9.20mm
- 品牌名称
- EVISUN(易成)
- 商品型号
- WRA2412S-3WR2
- 商品编号
- C7500947
- 商品封装
- SIP,21.9x9.2mm
- 包装方式
- 管装
- 商品毛重
- 6.155556克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | - | |
| 通道数 | - | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 18V~36V | |
| 转换效率 | 86% | |
| 输出电压(Vout) | ±12V | |
| 输出电流(最大值) | 125mA | |
| 最大容性负载 | 470uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 纹波噪声 | 35mVp-p | |
| 长度 | 21.9mm | |
| 宽度 | 11.2mm | |
| 高度 | 9.2mm |
商品特性
- 2:1宽电压输入
- 低静态电流和高转换效率
- 内置软启动技术
- 输出短路保护，自恢复
- 输出可关断
- 隔离电压1500VDC
- 可根据客户需求设计特殊规格产品
应用领域
- 分布式电源系统中布板空间狭小、且输入电压变化范围大、输入与输出电源必须隔离的电源电路
- 输入电源电压的变化范围 ≤2:1
- 输入输出之间要求隔离（隔离电压 ≤1500V）
- 对输出电压稳定度和输出纹波噪声要求较高的场合
