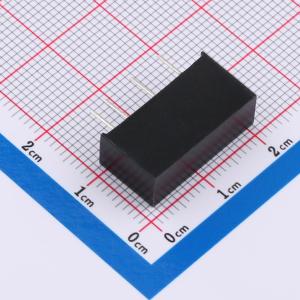

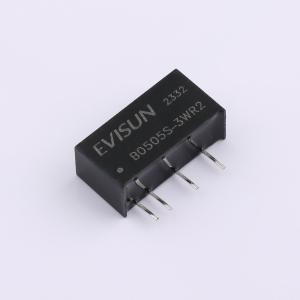

温馨提醒：图片仅供参考，商品以实物为准
B0505S-3WR2
4.5V~5.5V 5V 600mA 3W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电源模块@@转换类型：DC-DC隔离电源模块 定电压输入非稳压单输出 ①输入电压(DC)：5V(4.5V~5.5V) ②输出电压(DC)：5V ③输出电流(最大值)：600mA ④输出功率：3W ⑤转换效率高达87% ⑥ 低静态电流，低纹波系数和低噪音，超低功耗 ⑦输出可持续短路保护，自恢复⑧适用于低频模拟电路，数据交换电路等 ⑨输入输出隔离耐压1.5KVdc ⑩尺寸：长19.50*高10.16*宽7.00mm
- 品牌名称
- EVISUN(易成)
- 商品型号
- B0505S-3WR2
- 商品编号
- C7500927
- 商品封装
- SIP,19.7x7mm
- 包装方式
- 管装
- 商品毛重
- 4.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 600mA | |
| 最大容性负载 | 2400uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流(Iq) | 6mA | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 10.16mm | |
| 高度 | 7mm |
商品特性
- 可持续短路保护
- 空载输入电流低至4mA
- 效率高达85%
- 低纹波系数和低噪音
- 隔离电压1500VDC/min,3000VDC/1s
- 国际标准引脚方式
- 工作温度范围：-40°C~+105°C
应用领域
- 分布式电源系统中需要产生一路与输入电源隔离的电源的应用场合
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
