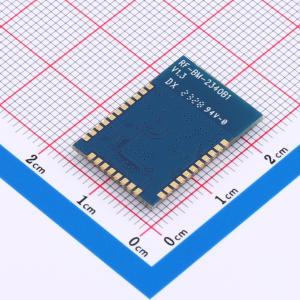

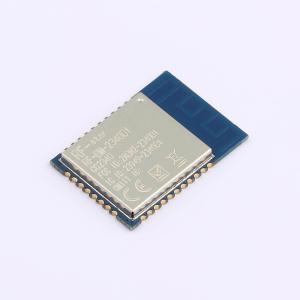

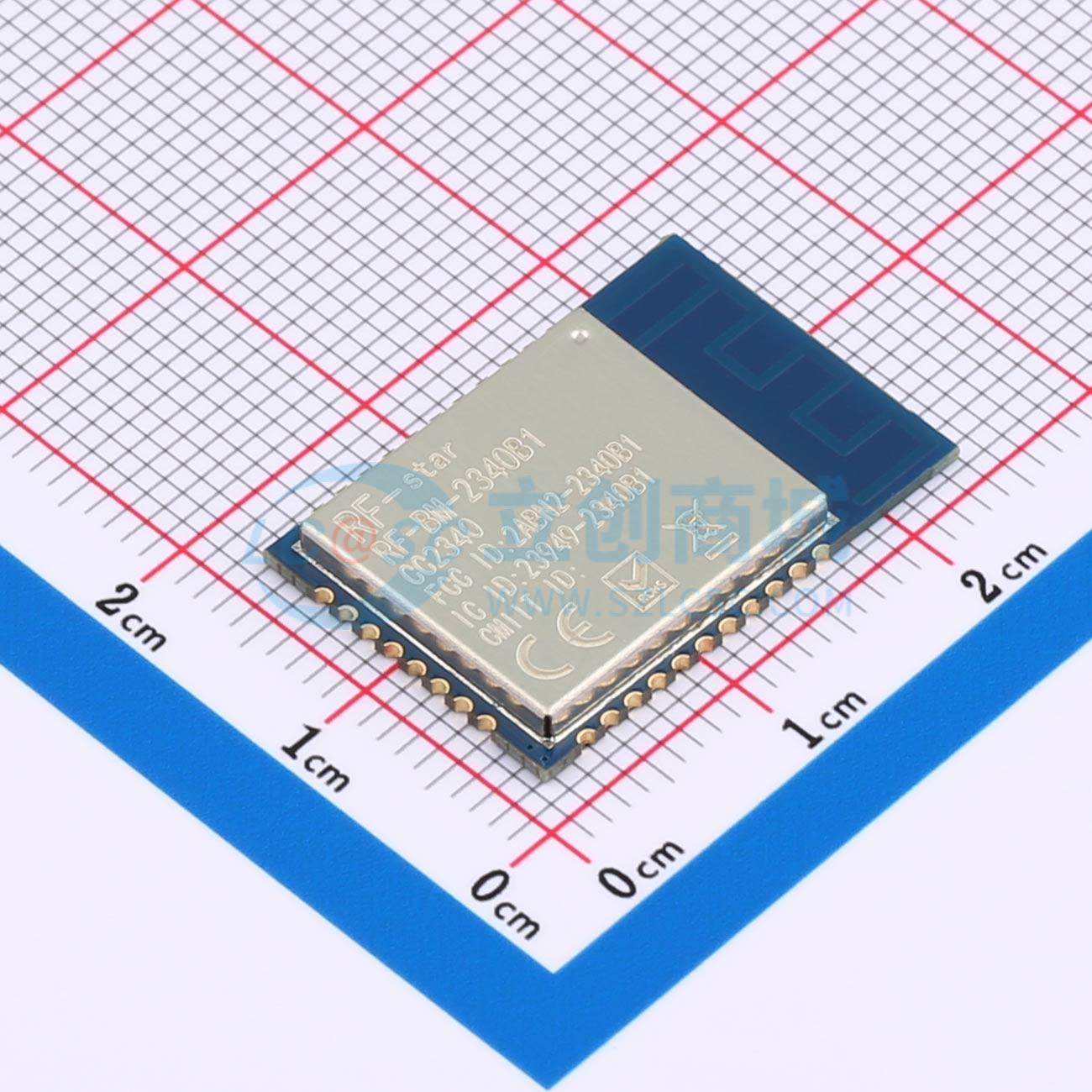

RF-BM-2340B1

RF-BM-2340B1是一款SimpleLink 2.4 GHz无线模块，支持Bluetooth 5.3 Low Energy、Zigbee、IEEE 802.15.4g、TI 15.4-Stack (2.4 GHz)及私有协议。集成了高性能ARM Cortex-M0+处理器，具有512 KB Flash、32 KB超低泄漏SRAM。模块引出了24个IO，包含多种外设，如：I²C、UART、SPI、ADC和GPIO。支持BLE 5功能：高速模式（2 Mbps PHY），远距离广播（LE Coded 125kbps和500kbps PHY），且向下兼容BLE 4.2及早期的BLE规范的关键功能。 模块可以工作在桥接模式（透传传输模式）。桥接模式下，用户MCU可以通过模块的通用串口和移动设备进行双向通讯，用户也可以通过特定的串口AT指令，对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过APP对模块进行写操作，写入的数据将通过模块串口发送给用户的MCU。模块收到来自用户MCU串口的数据包后，将自动转发给移动设备。此模式下的开发，用户必须负责主MCU的代码设计，以及智能移动设备端APP代码设计。 为了保证程序的稳定性，模块上电2200ms之后才开始正常工作；透传大数据时建议在模块连接后6秒开始，建立连接需要等待确认MTU、连接间隔等操作，若此时进行高速透传极易出现丢包或设备卡死现象。

• 使用简单，无需任何蓝牙协议栈应用经验
• 支持BLE单主模式、单从模式、主从一体模式和Beacon模式
• 模块可同时作为主角色和从角色，在被其他主设备连接的同时也可连接其他从设备（主从一体模式）
• 主角色支持多连接：单主模式下最多可同时连接4个从设备；主从一体模式下可同时连接3个从设备，并且可以作为从设备同时被另一个主设备连接
• 默认20 ms连接间隔，连接快速，并且Android与IOS的兼容性好
• 用户接口使用通用串口设计，全双工双向通讯，最低波特率支持1200 bps，最高支持921600 bps
• 支持AT指令软件复位模块
• 获取MAC地址，支持AT指令修改MAC地址（要重新复位后生效）
• 支持AT指令调整蓝牙连接间隔，控制不同的转发速率（动态功耗调整）
• 支持AT指令调整发射功率、修改广播间隔、修改串口波特率、修改模块名等
• 支持AT指令修改Service UUID
• 支持AT指令修改串口帧大小
• 主机或者主从一体模式下，支持自定义选择接收和发送的UUID通道
• 可通过APP或串口发送AT指令
• 高速透传转发，30 KB/s稳定传输（512000bps）
• 支持修改物理层通讯速率：1M、2M和LE_CODED（125K&500K）
• 支持自定义广播数据，最长自定义长度26字节
