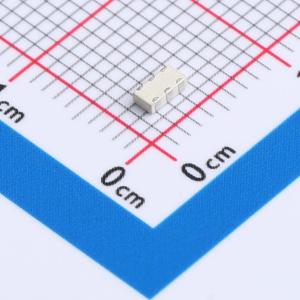

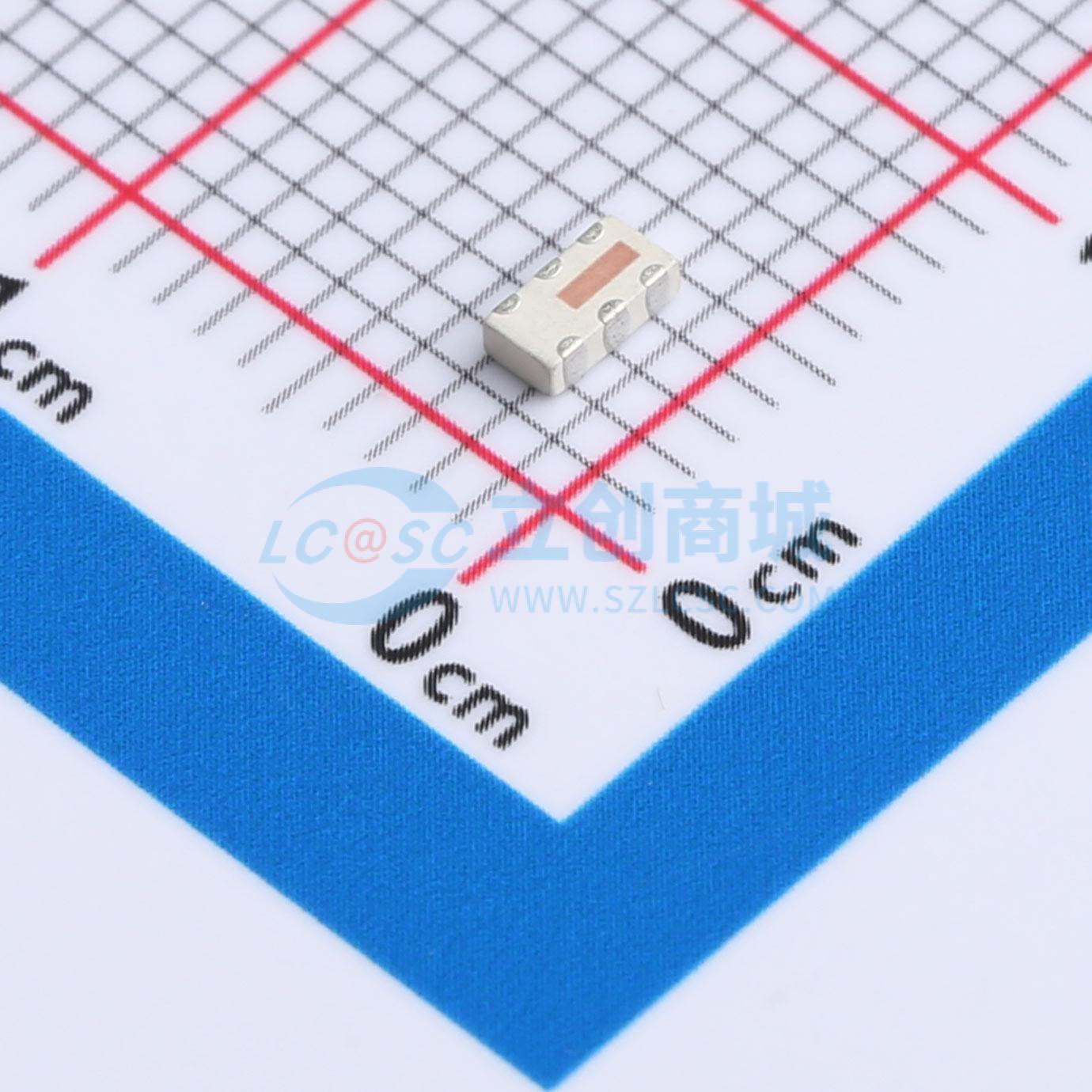

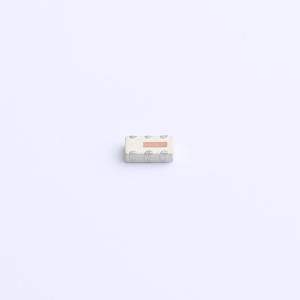

温馨提醒：图片仅供参考，商品以实物为准
SCN-3-13+
超小型陶瓷3路0°功分器/合路器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：隔离电阻，外部。 低插入损耗，典型值1.0 dB。 出色的幅度不平衡，典型值1 dB。 非常好的相位不平衡，典型值1°。 高隔离度，典型值12 dB。 出色的功率处理能力，作为功分器时为15W。应用：GSM、GPS。 DSS
- 品牌名称
- Mini-Circuits
- 商品型号
- SCN-3-13+
- 商品编号
- C7500888
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | - | |
| 中心频率 | - | |
| 截止频率 | - | |
| 绝对带宽 | 750MHz~1.325GHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | - | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1dB | |
| 工作温度 | -55℃~+100℃ |
商品概述
超小型陶瓷功率分配器/合成器，3路、0°、50Ω，频率范围750至1325 MHz。工作温度范围为 -55℃至100℃，存储温度范围为 -55℃至100℃，作为分配器时最大输入功率为15W（在100℃环境温度下线性降额至6W）。
商品特性
- 具有隔离电阻，为外部元件
- 低插入损耗，典型值为1.0 dB
- 出色的幅度不平衡度，典型值为1 dB
- 良好的相位不平衡度，典型值为1度
- 高隔离度，典型值为12 dB
- 出色的功率处理能力，作为分配器时为15W
- 尺寸小，0.12×0.06×0.025
- FSD不敏感
- 采用温度稳定的LTCC技术
- 环绕式端接，可焊性出色
- 低成本
应用领域
- GSM
- GPS
- DSS
