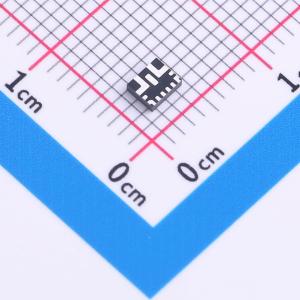

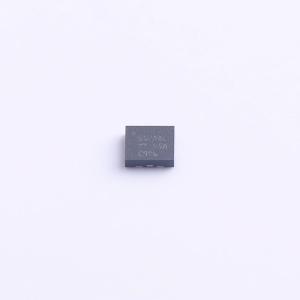

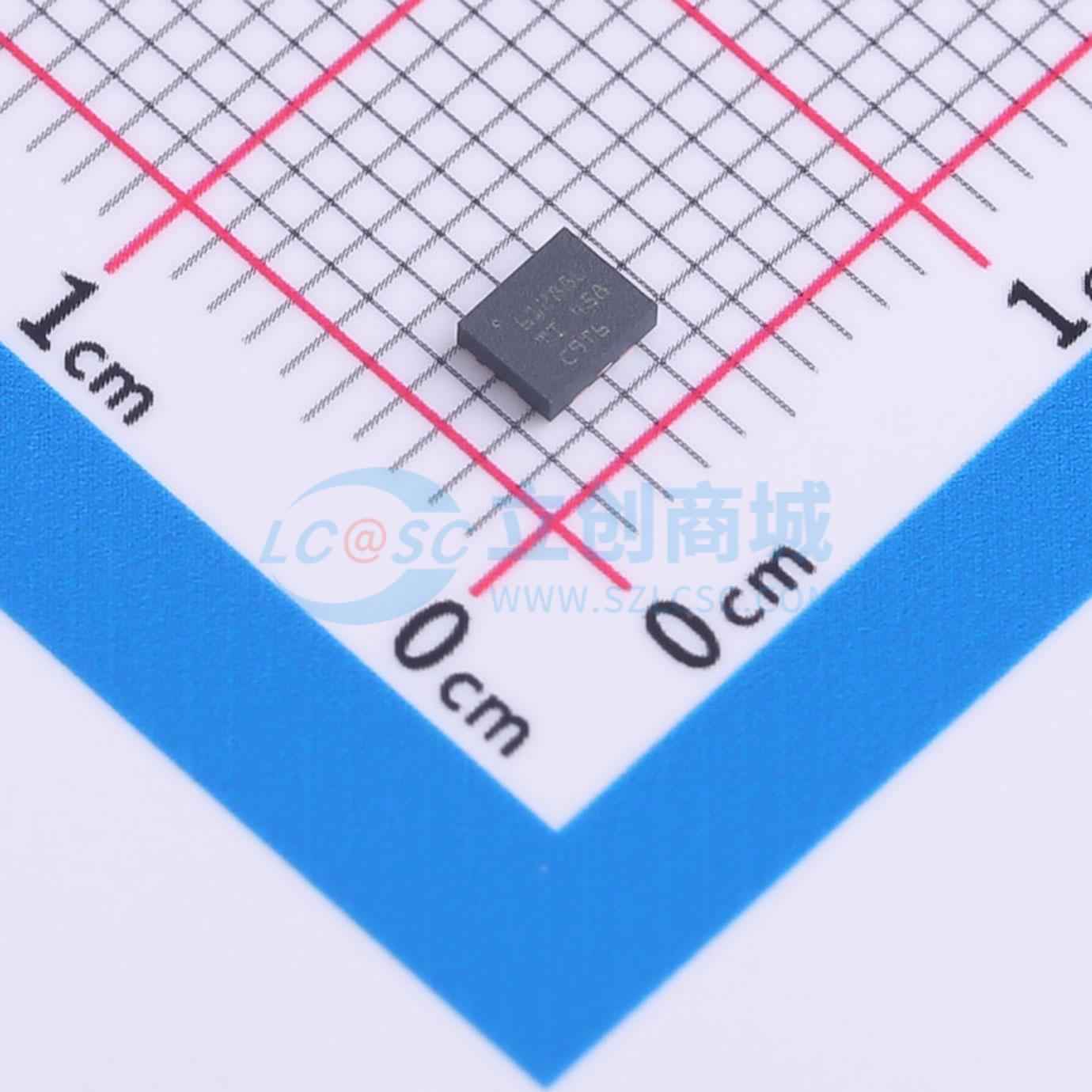

TPS61288LRQQR

TPS61288是一款高功率密度、完全集成的同步升压转换器，配备6.5 mΩ的功率开关和8.5 mΩ的整流开关，可为便携式系统提供高效、小尺寸的解决方案。TPS61288的输入电压范围宽，从2 V（上升至2.4 V）到18 V，支持单节或双节锂电池应用。该器件的开关电流能力达15 A，能够提供高达18 V的输出电压。

TPS61288采用带SOO调制的峰值电流控制拓扑来调节输出电压。在中等到重负载条件下，该器件以脉冲宽度调制（PWM）模式工作。在轻负载和低占空比条件下，它会自动以脉冲频率调制（PFM）模式运行。SOO调制可在宽负载/VIN范围内实现精确调节，同时保持高效率和低输出纹波。PWM模式下的开关频率为500 kHz。TPS61288提供19 V输出过压保护、逐周期过流保护和热关断保护。

TPS61288采用2.5 mm x 3.0 mm的QFN封装。

• 2.5 mm x 3.0 mm QFN封装，可选HotRod Lite
• 宽输入电压和输出电压范围
• VIN：2.0 V至18 V
• 启动时最小输入电压为2.4 V
• VOUT：4.5 V至18 V
• 高效率和高功率能力
• 15 A峰值开关电流限制
• 两个6.5 mΩ（低端）/8.5 mΩ（高端）MOSFET
• 开关频率：500 kHz
• 在VIN = 3.6 V、VOUT = 13 V、IOUT = 2 A时，效率高达94.7%
• 在VIN = 7.2 V、VOUT = 16 V、IOUT = 2.5 A时，效率高达96.9%
• 延长系统运行时间
• 流入VOUT引脚的典型静态电流为110 μA
• 关断期间流入VIN引脚的最大电流为2.1 μA
• 在轻负载和低占空比时采用平滑导通时间/关断时间（SOO）调制，PFM和PWM之间无直流偏移
• 丰富的保护功能
• 19 V输出过压保护
• 逐周期过流保护
• 热关断

• 蓝牙音箱
• LCD显示器源极驱动器
• USB Type-C功率传输
