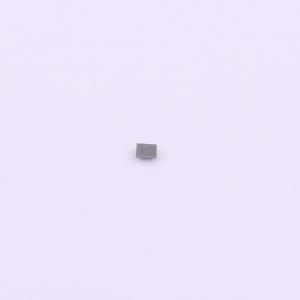

温馨提醒：图片仅供参考，商品以实物为准

TPS628437YKAR

降压型 600mA 1.8V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62843 1.8V 至 5.5V 输入电压、600mA 超低 IQ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS628437YKAR
商品编号: C7500476
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.041584克(g)

商品参数

商品概述

TPS62843 是一款高效降压转换器，具有典型值为 275nA 的超低工作静态电流。该器件在禁用状态时具有 4nA（典型值）关断电流。此器件采用 DCS-Control 技术，具有射频友好型低输出电压纹波，可以为无线电提供电源。此器件采用 1.5MHz 的典型开关频率，可在低至 100μA 负载电流及以下的轻负载条件下提供高效率。通过将一个电阻器连接到 VSET 引脚，可选择 18 种预定义的输出电压，因此只需很少的无源器件即可将该系列器件用于各种应用。

商品特性

输入电压范围为 1.8V 至 5.5V
0.4V 至 3.6V 输出电压范围
275nA 静态电流（典型值）
输出电流为 600mA
1% 的输出电压精度
关断电流典型值为 4nA
输出放电
通过单个电阻器实现 VSET 引脚可选输出电压
针对小型无源器件进行了优化
1μH 电感器
低至 4.7μF COUT
在省电模式下具有低输出电压纹波
射频友好型快速瞬态 DCS-Control
自动转换至无纹波 100% 模式
支持 0603 电感器和 0402 电感器
0.84mm² 尺寸的微型 6 引脚 0.35mm 间距 WCS 封装
与 TPS6280x 系列 (1A) 引脚对引脚兼容

应用领域

可穿戴电子产品
耳麦、耳机和耳塞
手机
医疗传感器贴片
助听器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.8V~5.5V
	输出电压	800mV~1.8V
	输出电流	600mA
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	275nA
	开关管(内置/外置)	内置
	输出类型	可调
