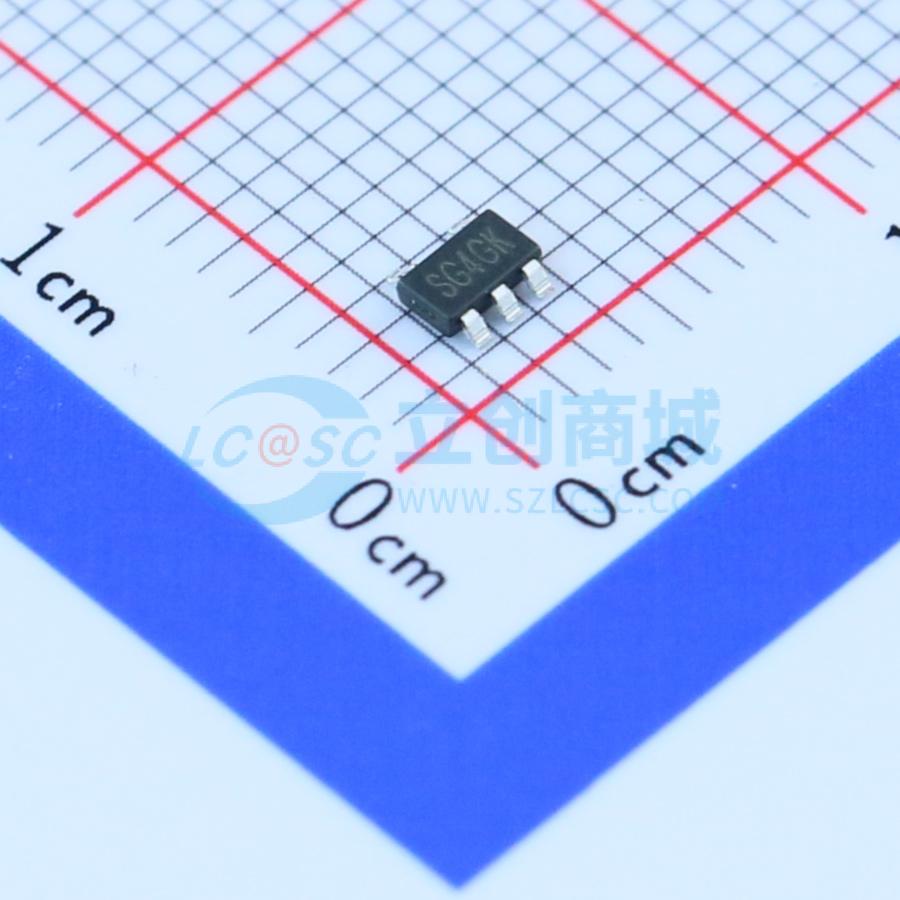

温馨提醒：图片仅供参考，商品以实物为准

SGM6601YTN5G/TR

低功耗DC-DC升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM6601是一款高频率升压转换器,适用于小型到中型LCD偏置电源和白色LED背光电源。该设备可以从双节NiMH/NiCd电池或单节Li-lon电池生成高达38V的输出电压。它也可以用于标准3.3V/5V到12V的电源转换。SGM6601具有内部400mA开关电流限制,提供较低的输出电压纹波,允许使用较小的电感器,适用于低功耗应用。低静态电流方案使设备在整个负载电流范围内高效运行。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM6601YTN5G/TR
商品编号: C84574
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案

商品参数

商品概述

SGM6601是一款高频升压转换器，专为小型到中型LCD偏置电源和白色LED背光电源设计。该器件非常适合从双节NiMH/NiCd电池或单节锂离子电池产生高达38V的输出电压。该部件也可用于生成标准的3.3V/5V至12V电源转换。

SGM6601的工作开关频率可达1MHz。这使得可以使用陶瓷或钽输出电容等小型外部元件。结合小型封装，SGM6601的整体解决方案尺寸非常小。SGM6601具有400mA内部开关电流限制，可提供更低的输出电压纹波，并允许在低功率应用中使用更小尺寸的电感。低静态电流（典型值20µA）与优化的控制方案相结合，使得在整个负载电流范围内都能以非常高的效率运行。

SGM6601采用TDFN-2x2-6L和TSOT-23-5封装。其工作环境温度范围为-40°C至+85°C。

应用领域

LCD 偏压电源
用于LCD背光的白光LED电源
数码相机
PDA、 Organizer 和手持式PC
手机
网络音频播放器
标准3.3V/5V到12V转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.8V~6V
	输出电压	-
	输出电流	400mA
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
