MP6982GJ-Z

MP6982是一款用于GaN HEMT应用的快速关断智能整流器。当与外部GaN HEMT配合使用时，MP6982可以替代肖特基二极管，实现更高的效率。该器件将外部同步整流(SR) GaN HEMT的正向压降(VFORWARD)调节至约40mV，并在漏源电压(VDS)反向之前关断。MP6982可自行生成电源电压，无需辅助绕组，因此适用于低输出电压(VOUT)的充电器应用，或高边(HS) SR配置。可配置振铃检测电路可防止MP6982在断续导通模式(DCM)和准谐振(QR)工作期间误开启。MP6982采用节省空间的TSOT23-6封装。

• 支持断续导通模式(DCM)、连续导通模式(CCM)、准谐振(QR)工作以及有源钳位反激(ACF)工作
• GaN HEMT应用最高支持600kHz开关频率(fSW)
• 输出电压范围宽，最低可至0V，输出短路时仍可工作
• 高边(HS)或低边(LS)整流均不需要辅助绕组
• 振铃检测可防止DCM和QR工作期间误开启
• 符合能源之星标准
• 典型值30ns快速关断和快速开通延迟
• 典型静态电流(IQ)为150μA
• 支持HS和LS整流

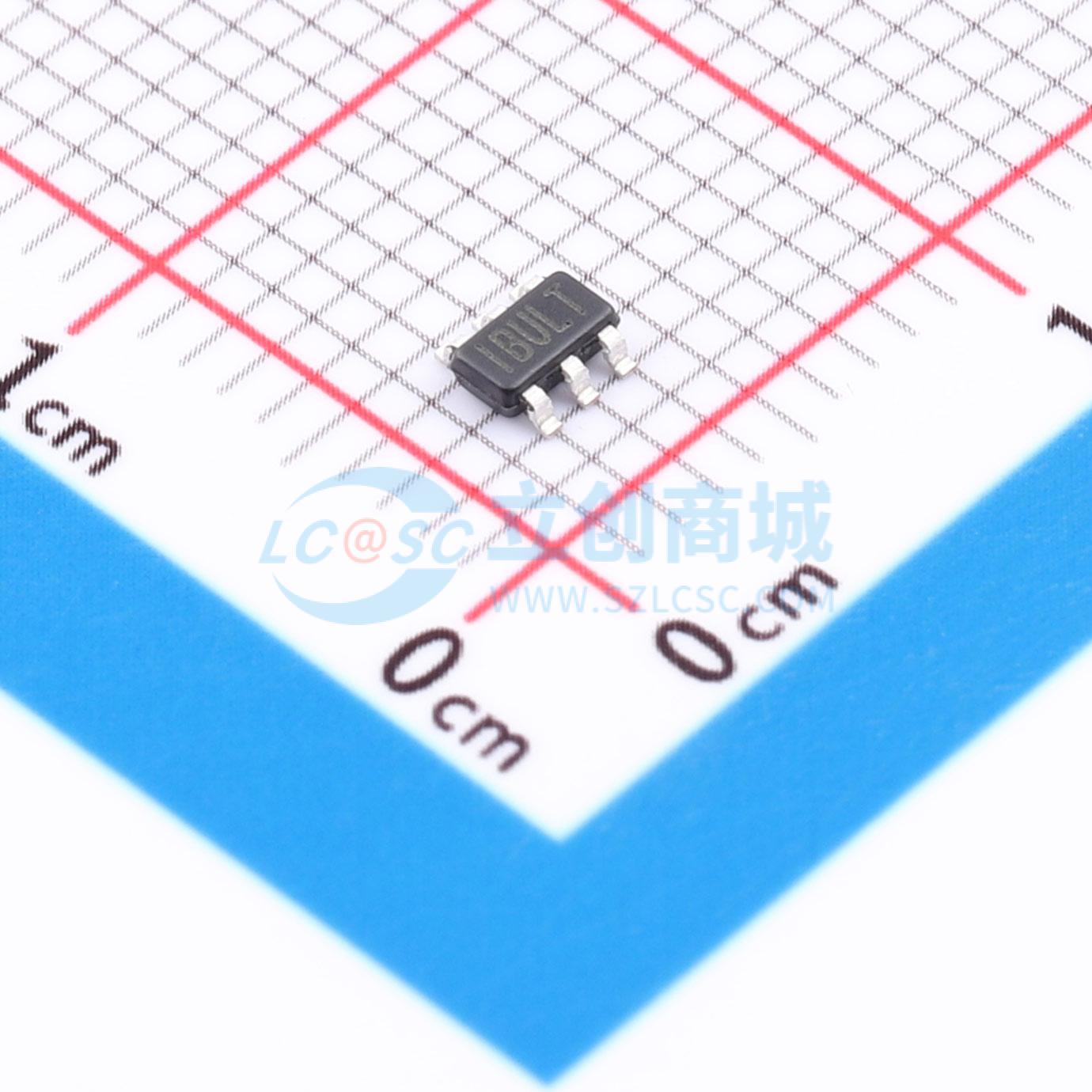

• 采用TSOT23-6封装

• USB Power Delivery (PD) 快充充电器
• 适配器
• 输出电压极低和/或可变的反激电源
