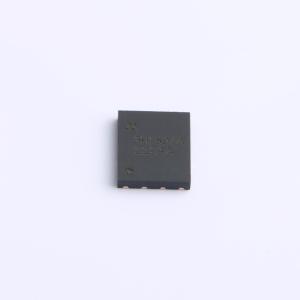

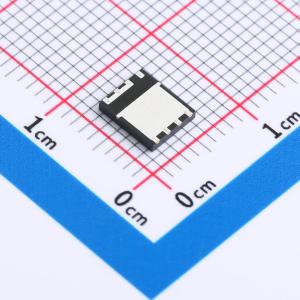

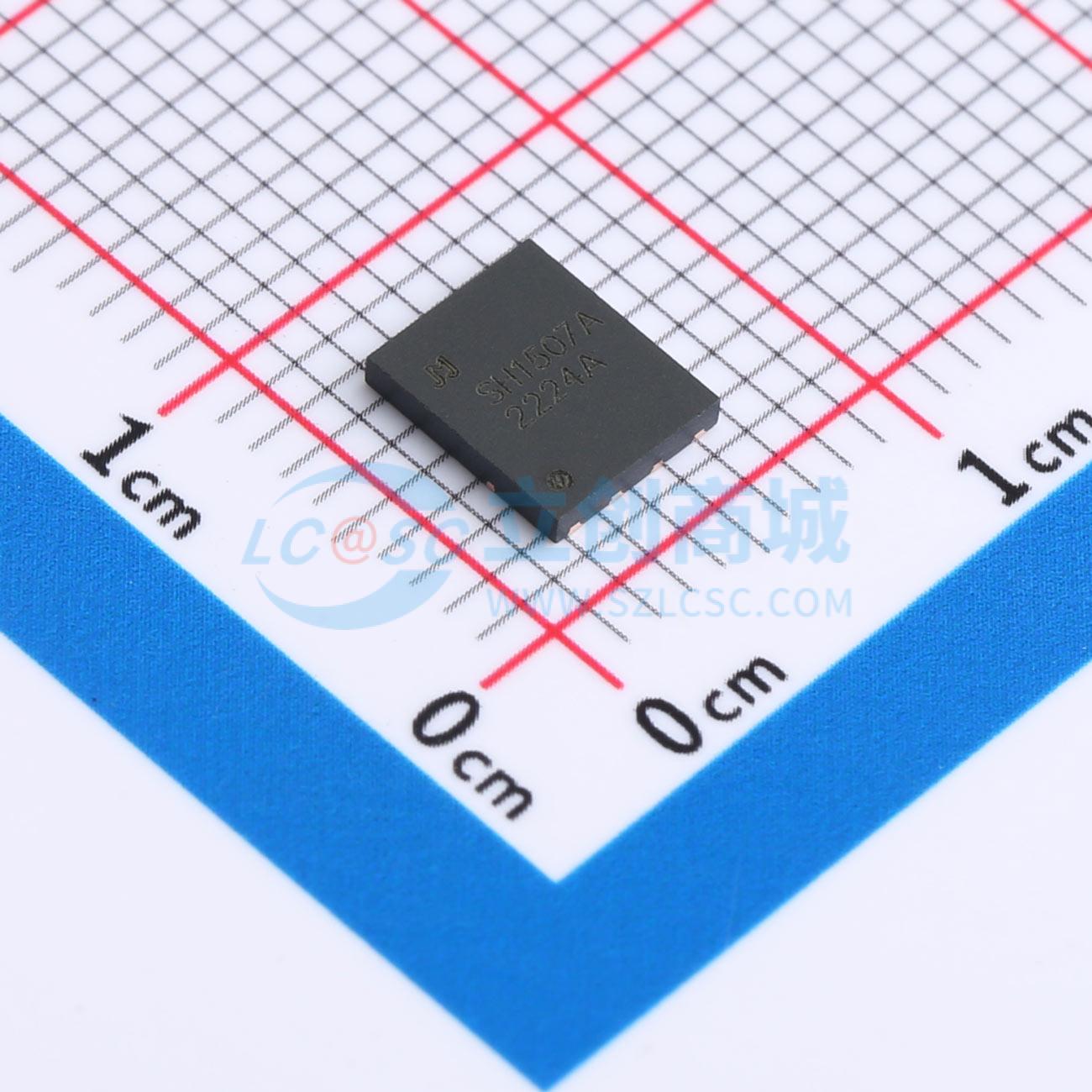

JMSH1507AGN-13
JMSH1507AGN-13
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级MOSFET
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMSH1507AGN-13
- 商品编号
- C7499410
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1481克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 99A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 174W | |
| 阈值电压(Vgs(th)) | 3.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 51nC | |
| 输入电容(Ciss) | 3.395nF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 457pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 低RDS(ON)
- 低栅极电荷
- 100% 进行了非钳位感性开关(UIS)测试和 100% 栅极电阻(Rg)测试
- 无铅引脚镀层
- 符合 RoHS 和无卤标准
应用领域
- 电信、工业自动化、消费电子领域的电源管理
- DC/DC 和 AC/DC(同步整流)子系统的电流切换
