温馨提醒：图片仅供参考，商品以实物为准

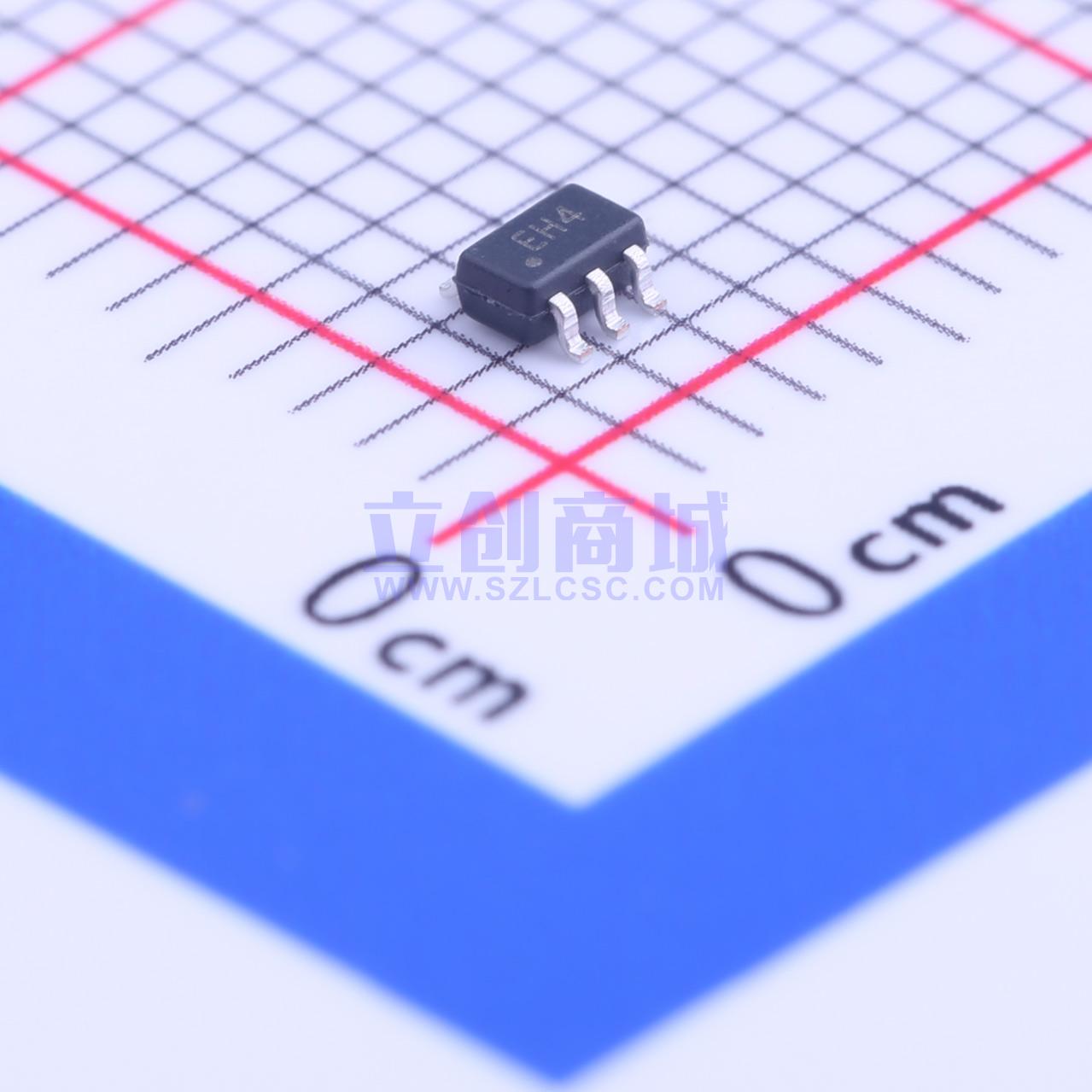

SP3002-04JTG

ESD 6V截止峰值脉冲电流：4.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP3002采用专有的硅雪崩技术制造，配备超低电容的轨到轨二极管和额外的齐纳二极管，用于保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级）下安全承受反复的ESD冲击，且性能不会下降。其极低的负载电容也使其非常适合保护HDMI、DVI、USB2.0和IEEE 1394等高速度信号引脚。
品牌名称: Littelfuse(美国力特)
商品型号: SP3002-04JTG
商品编号: C84558
商品封装: SOT-363-6(SC-70)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

SP3002采用专有的硅雪崩技术制造，配备超低电容的轨到轨二极管和额外的齐纳二极管，用于保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级）下安全承受反复的ESD冲击，且性能不会下降。其极低的负载电容也使其非常适合保护HDMI、DVI、USB2.0和IEEE 1394等高速度信号引脚。

商品特性

每个I/O的电容低至0.85 pF（典型值）
ESD保护：接触放电±72 kV，空气放电±75 kV（IEC 61000 - 4 - 2）
EFT保护：IEC 61000 - 4 - 4，40A（5/50ns）
5V时的漏电流低至0.5 μA（最大值）
小型封装选项节省电路板空间
雷电保护：IEC 61000 - 4 - 5，第二版4.5A（8/20µs）
符合RoHS标准且无铅

应用领域

计算机外设
网络硬件/端口
移动电话
测试设备
个人数字助理（PDA）
医疗设备
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	6V
	钳位电压	13V
	峰值脉冲电流(Ipp)	4.5A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	-

	属性	参数值
	反向电流(Ir)	500nA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.85pF
