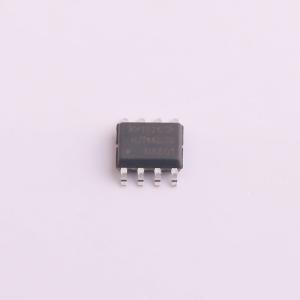

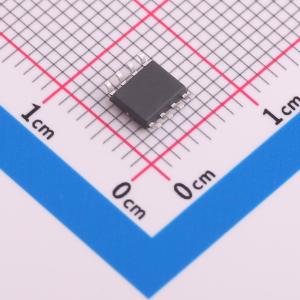

温馨提醒：图片仅供参考，商品以实物为准

KP1326SPA

高度集成的恒流LED功率开关

品牌名称: Kiwi Instruments(必易微)
商品型号: KP1326SPA
商品编号: C7497141
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.175625克(g)

商品参数

	属性	参数值
	调光	-
	功能特性	过压保护(OVP)；LED开路保护；过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	反激
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	-

商品概述

KP1326SP是一款高度集成的恒流LED功率控制器。芯片采用原边反馈准谐振工作模式，并结合有源功率因数校正控制技术，能够满足高功率因数、低谐波失真和高效率的性能要求。它集成了高精度电感电流采样技术和高精度电流比较器参考阈值电压，同时具备线电压补偿和负载电压补偿技术，使驱动系统具有良好的恒流输出特性。该芯片集成了完备的保护功能以确保系统安全可靠运行，包括VDD欠压保护、逐周期电流限制、异常过流保护、可调节过热保护、输出过压保护、LED开路和短路保护、输入电压过压及欠压保护等。

商品特性

采用原边控制架构，简化设计
功率因数大于0.95，总谐波失真小于10%
分次谐波满足IEC61000-3-2标准
准谐振工作模式，效率高，电磁干扰性能优
集成线电压调整率补偿和负载调整率补偿
过温保护分段可调节
具备输入过压和欠压保护功能
内置完备的保护功能，包括LED开路和短路保护、VDD欠压保护、可调节式过温保护、输入电压过压保护、输入电压欠压保护、逐周期电流保护、异常过流保护
封装形式：SOP-8

应用领域

LED面板灯
路灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	-
	开关频率	125kHz
	通道数	1
	输出电压	-
	输出电流	-
