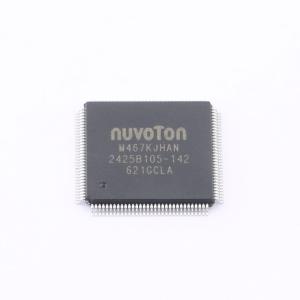

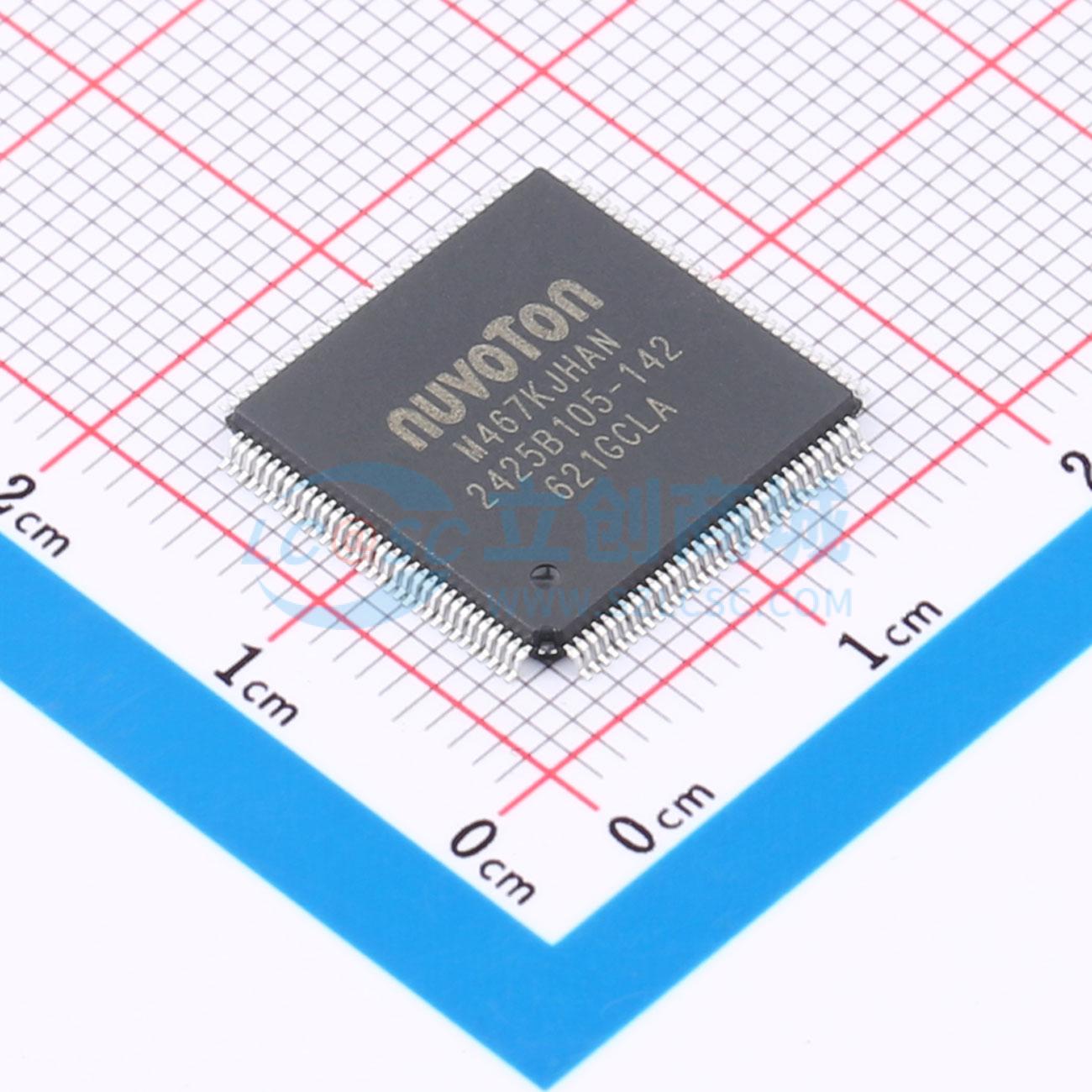

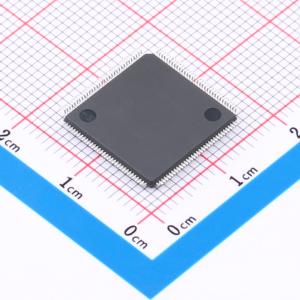

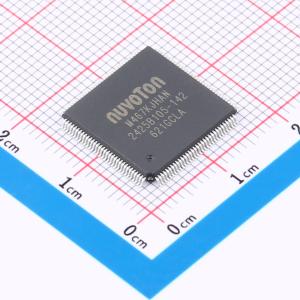

M467KJHAN

该系列是基于 Arm Cortex-M4 内核的微控制器，集成了浮点运算单元和数字信号处理扩展指令集。其工作频率最高可达 200 MHz，内置存储器包含 512 KB ~ 1 MB 的闪存以及 192 KB ~ 512 KB 的静态随机存取存储器。工作电压范围为 2.5 V ~ 3.6 V，工作温度范围为 -40 ℃ ~ 105 ℃。片上集成了丰富的外设，包括 USB 2.0 高速/全速设备接口、控制器局域网灵活数据速率接口、外部总线接口、HyperBus 接口、多个通用串行接口控制器、脉宽调制模块、模拟数字转换器、数字模拟转换器、比较器、运算放大器、真随机数发生器、循环冗余校验计算单元、实时时钟、看门狗定时器和窗口看门狗定时器。该系列提供多种封装选项。

• 内核：Arm Cortex-M4，带浮点运算单元和数字信号处理扩展指令集，支持内存保护单元和嵌入式跟踪宏单元。
• 工作频率：最高 200 MHz。
• 工作电压：2.5 V ~ 3.6 V。
• 工作温度：-40 ℃ ~ 105 ℃。
• 内存：512 KB ~ 1 MB 闪存，192 KB ~ 512 KB 静态随机存取存储器。
• 直接内存访问：12 通道可编程直接内存访问控制器。
• 外部总线接口：支持 8/16 位数据宽度，地址空间高达 2 MB，可配置的读写时序。
• HyperBus 接口：支持 HyperFlash 和 HyperRAM。
• 通用输入输出：多达 144 个可编程输入输出引脚。
• 定时器：多达 12 个 32 位定时器，支持捕获、比较和脉宽调制模式。
• 增强型脉宽调制：多达 12 通道，支持互补输出、死区时间插入和故障刹车保护。
• 基本脉宽调制：多达 24 通道。
• 增强型正交编码器接口：支持 A/B 相和索引信号输入。
• 看门狗定时器：独立时钟源，可配置超时周期。
• 窗口看门狗定时器：可配置的窗口边界。
• 实时时钟：带独立电源域，支持闹钟和闰年补偿。
• 摄像头捕获接口：支持 8 位并行数据输入。
• 增强型输入捕获定时器：支持高精度脉冲宽度测量。
• 通用串行控制接口：支持 UART、智能卡、I²C 和 SPI 模式。
• 通用异步收发器：多达 6 个通道，支持流控制和 IrDA。
• 串行外设接口：多达 4 个控制器，支持主/从模式和四线制操作。
• 内部集成电路：多达 4 个控制器，支持主/从模式和多种速度。
• 控制器局域网灵活数据速率：多达 2 个通道，符合 ISO 11898-1:2015 标准。
• 安全数字输入输出：支持 1/4 位数据模式。
• 四线串行外设接口：支持单/双/四线模式。
• 通用串行总线：1 个高速/全速设备控制器，带片上物理层。
• 模拟数字转换器：多达 3 个 12 位 5 MSPS 转换器，24 个外部输入通道。
• 数字模拟转换器：多达 2 个 12 位转换器，支持多种输出模式。
• 比较器：多达 3 个，可编程参考电压。
• 运算放大器：多达 3 个，可编程增益。
• 真随机数发生器：符合 NIST SP 800-90B 标准。
• 循环冗余校验计算单元：可编程多项式。
• 时钟系统：内置 12 MHz 和 48 MHz 高速内部振荡器，内置 10 kHz 低速内部振荡器，支持 4 ~ 32 MHz 外部晶体振荡器，支持 32.768 kHz 外部低速晶体振荡器。
• 电源管理：支持多种低功耗模式。
• 封装类型：LQFP 48/64/100/128/144 引脚，QFN 33/48 引脚。
