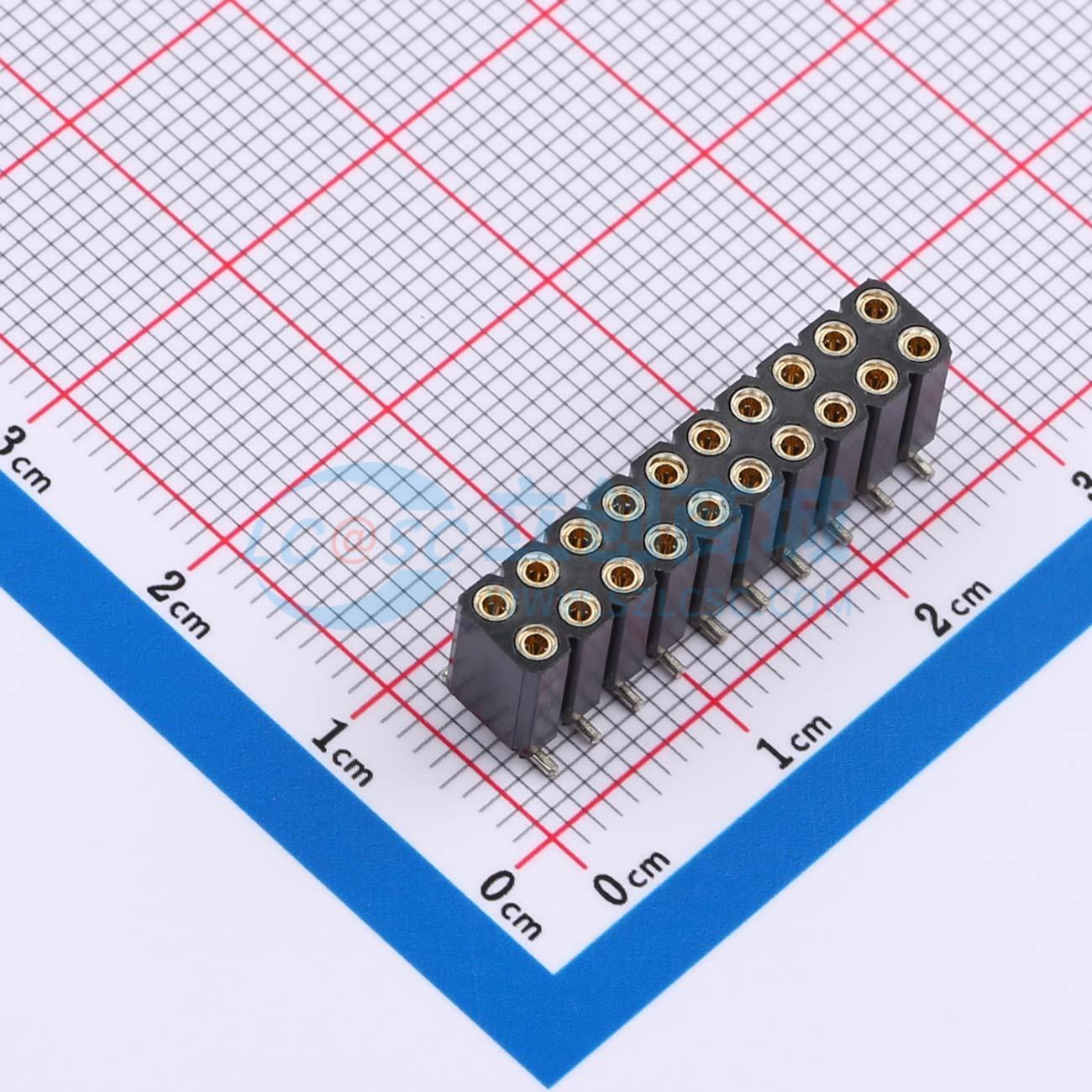

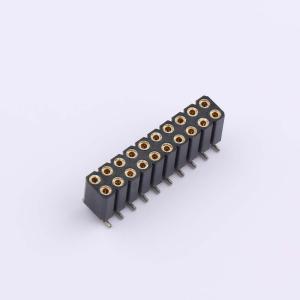

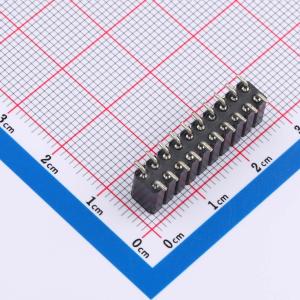

MF254VS-12-20-1000-H70

2x10P 间距:2.54mm 立贴

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：Pin外壳材质为黄铜C3604。内爪(6爪)材质为铍铜C17200。外壳电镀:2μm/80μ”镍,5μm/200μ锡。内爪电镀:2μm/80U锰底,0.8μm锰金。适配公针直径:0.40mm/0.60mm。阻燃等级:PPS UL94V 0。额定电流:5Amps/contact max。接触电阻:≤20mΩ/contact。绝缘电阻:≥1000MΩ at V = 100V。工作电压:60VAC/DC。平均插入力φ0.50:< 90g。平均拔出力φ0.50:> 25g。机械寿命:min 500。工作温度范围:-40°C to +105°C。焊接温度:+255°C
品牌名称: XFCN(兴飞)
商品型号: MF254VS-12-20-1000-H70
商品编号: C7496725
商品封装: 插件,P=2.54mm
包装方式: 管装
商品毛重: 2.707292克(g)

商品参数

商品概述

Pin外壳采用黄铜C3604，内爪（6爪）采用铍铜C17200。外壳电镀为2μm/80μ英寸镍、5μm/200μ锡；内爪电镀为2μm/80U锰底、0.8μm锰金。适配公针直径为0.40mm/0.60mm，阻燃等级为PPS UL94V - 0。电气性能方面，额定电流为每触点最大5Amps，接触电阻每触点≤20mΩ，绝缘电阻在电压为100V时≥1000MΩ，工作电压为60VAC/DC。物理性能方面，直径0.50的平均插入力<90g，平均拔出力>25g，机械寿命至少500次。工作温度范围为 - 40°C至 + 105°C，焊接温度为 + 255°C。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	排母
	插孔结构	2x10P
	间距	2.54mm
	行距	2.54mm
	圆孔/方孔	圆孔
	安装方式	立贴

	属性	参数值
	排数	双排
	总孔位数	20P
	插孔方向	顶部
	塑高	7mm
	工作温度	-40℃~+105℃
