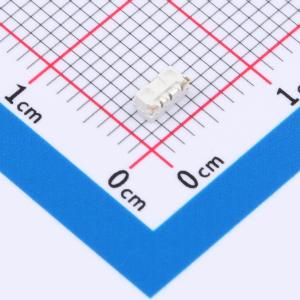

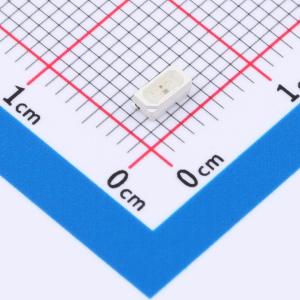

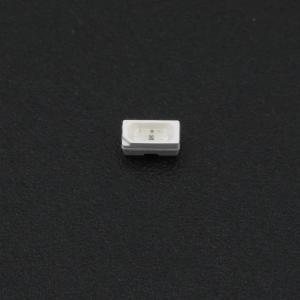

温馨提醒：图片仅供参考，商品以实物为准
TX1812RLA-F10
4018RGB侧发光集成光源内置IC幻彩灯珠 单点单控5v12ma
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4020RGB侧发光内置IC，5V，12mA
- 品牌名称
- TCWIN(天成)
- 商品型号
- TX1812RLA-F10
- 商品编号
- C7495092
- 商品封装
- SMD4020-4P
- 包装方式
- 编带
- 商品毛重
- 0.06855克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~525nm | |
| 主波长-蓝 | 465nm~470nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.5V~5.5V | |
| 静态电流 | 0.8mA | |
| 透镜颜色 | 无色透明透镜 | |
| 抗静电能力 | 4000V | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 4kHz |
| 属性 | 参数值 | |
|---|---|---|
| 发光角度 | 120° | |
| 长度 | 3.98mm | |
| 宽度 | 1.65mm | |
| 高度 | 2mm | |
| 功能特性 | 内置上电复位电路；内置掉电复位电路 | |
| 发光强度-红 | 200mcd~400mcd | |
| 发光强度-绿 | 800mcd~1200mcd | |
| 发光强度-蓝 | 150mcd~300mcd | |
| 传输延迟 | 200ns | |
| 上升时间 | 400ns | |
| 下降时间 | 400ns |
商品概述
TX1812RLA-F10是一款集成了控制电路与发光电路的智能外控LED光源。其外形与4018 LED灯珠相同，每个元件即为一个独立的像素点。像素点内部集成了智能数字接口数据锁存、信号整形放大驱动电路、电源稳压电路、内置恒流电路、高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点发光颜色的一致性。数据协议采用单极性归零码的通讯方式，像素点在上电复位后，通过DIN端接收控制器传输的数据，最先接收到的24位数据被第一个像素点提取后，信号会减少24位并传递给下一个像素点。
商品特性
- 适用于LED全彩发光字灯串、LED全彩模组、LED幻彩软硬灯条、LED护栏管、LED景观与情景照明
- 适用于LED点光源、LED像素屏、LED异形屏、机箱风扇氛围灯、各种电子产品及电器设备的跑马灯效果
- LED内部集成高质量外控单线串行级联恒流IC
- 控制电路与芯片集成在SMD 4018元器件中，构成一个完整的外控像素点，效果均匀且一致性高
- 内置数据整形电路，任何像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加
- 内置上电复位和掉电复位电路，默认上电不亮灯
- 具备灰度调节电路（256级灰度可调）
- 红光驱动经过特殊处理，配色更均衡
- 支持单线数据传输，可无限级联
- 采用整形转发强化技术，两点间传输距离超过10米
- 数据传输频率可达800 Kbps，当刷新速率为30帧/秒时，级联数不小于1024点
