温馨提醒：图片仅供参考，商品以实物为准

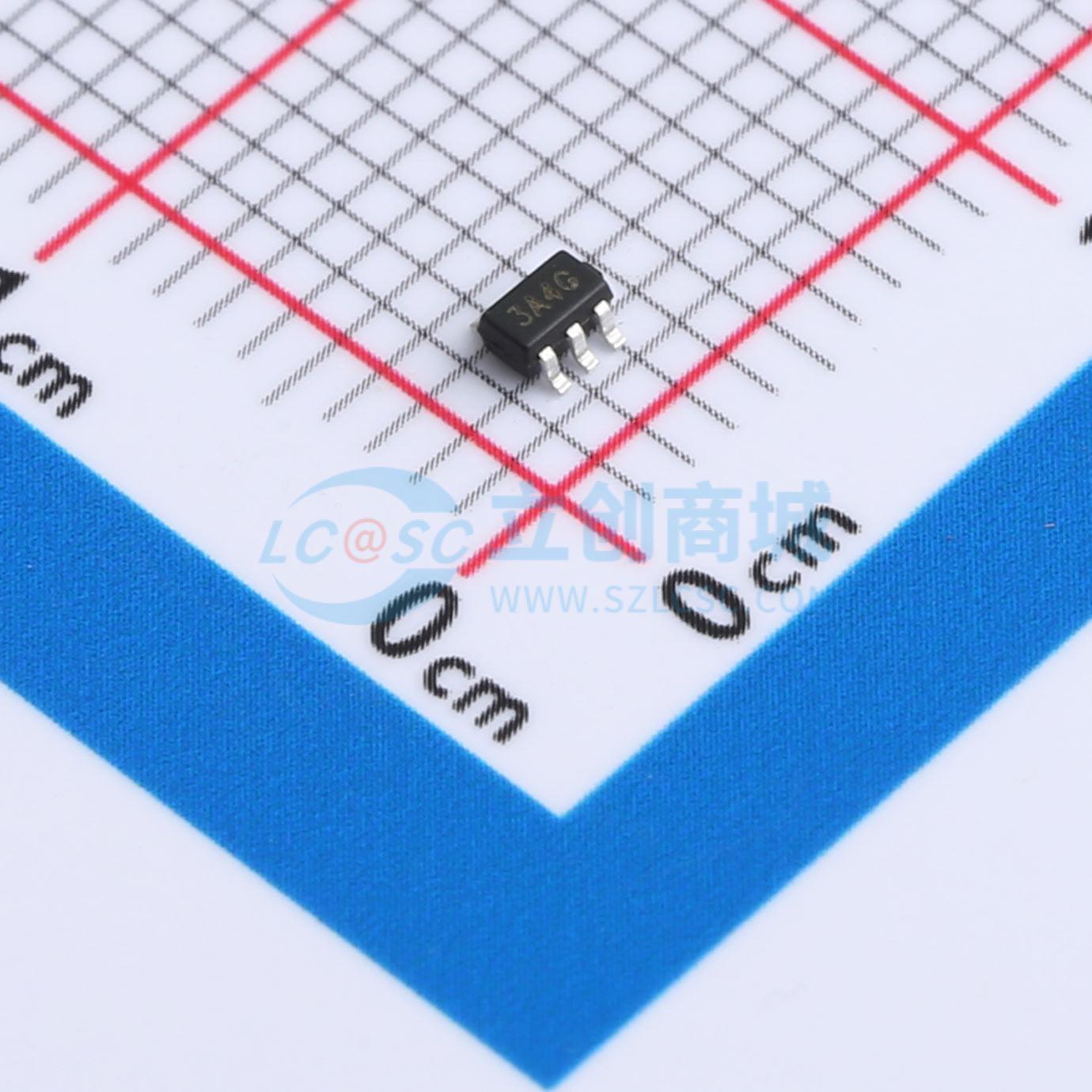

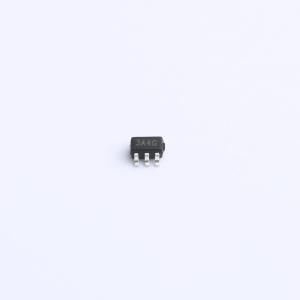

U74LVC1G14G
单施密特触发器反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC U74LVC1G14是一款单施密特触发器反相器，其功能为Y = A(非)。由于输入采用了施密特触发方式，该器件对正向（VT+）和负向（VT-）信号具有不同的输入阈值电平。
- 品牌名称
- UTC(友顺)
- 商品型号
- U74LVC1G14G
- 商品编号
- C7494899
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.1116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.3V~2.62V；1.2V~1.54V；1.9V~2.15V；2.2V~2.5V；3.8V~4.11V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 7ns@3.0V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 1 |
