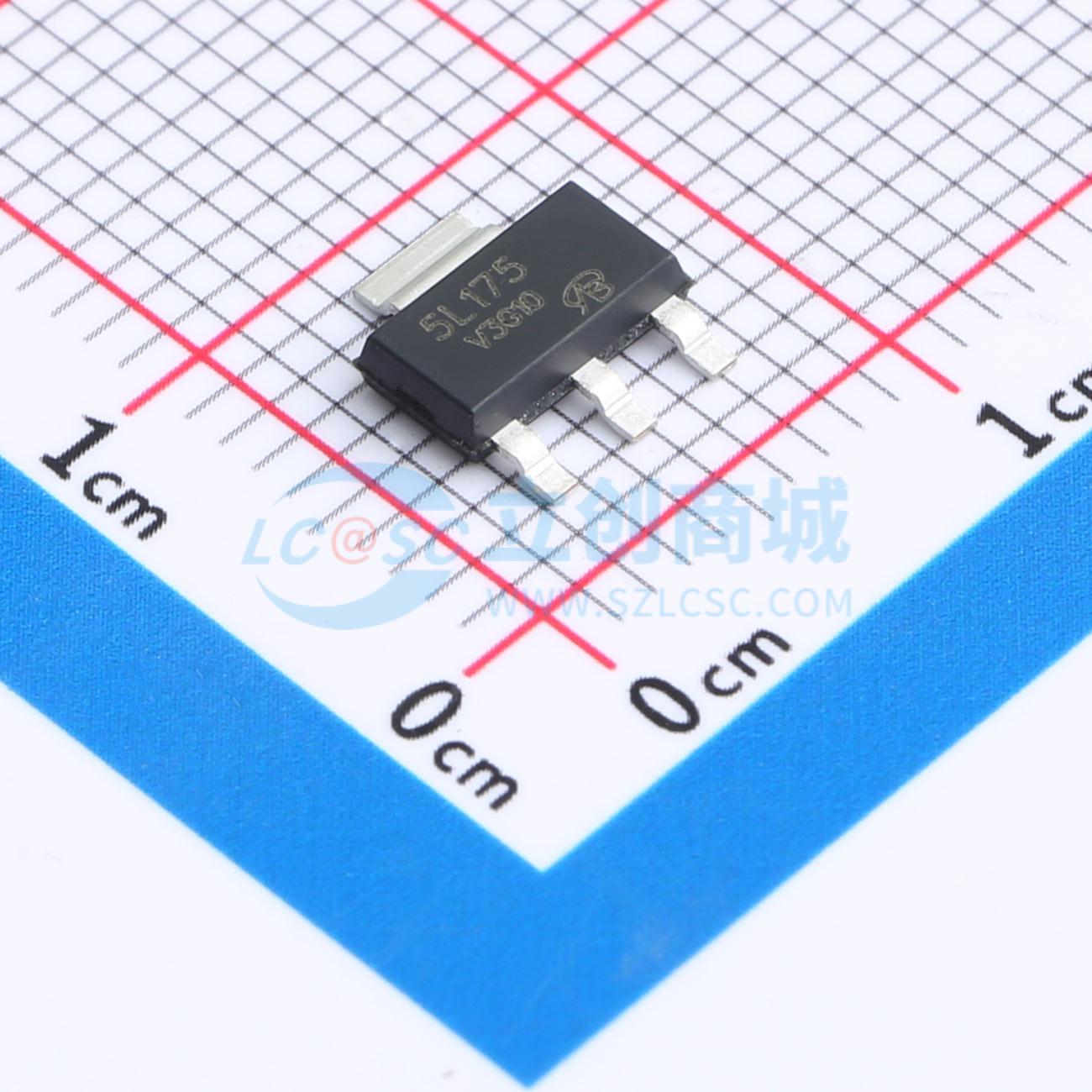

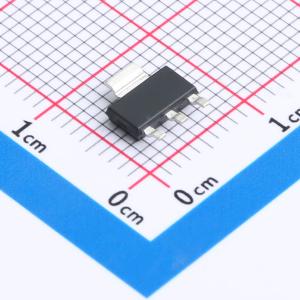

温馨提醒：图片仅供参考，商品以实物为准
NTF3055L175T1G-VB
1个N沟道 耐压:60V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单通道N沟道场效应晶体管，采用Trench工艺制造，适用于需要小功率场效应管的应用场景，例如电源管理模块、传感器模块、LED驱动模块和便携式电子产品等领域。SOT223；N—Channel沟道,60V；4.5A；RDS(ON)=76mΩ@VGS=10V,VGS=20V；Vth=1~2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- NTF3055L175T1G-VB
- 商品编号
- C7494559
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 76mΩ@10V；85mΩ@4.5V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 810pF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 120pF |
商品特性
- 雷霆功率MOSFET
- 最高结温175°C
- 100%进行Rg和UIS测试
- 材料分类：符合RoHS标准、无卤
应用领域
- 电源：
- 不间断电源
- 交直流开关电源
- 照明
- 同步整流
- 直流-直流转换器
- 电机驱动开关
- 直流-交流逆变器
- 太阳能微型逆变器
- D类音频放大器
- 电池管理
