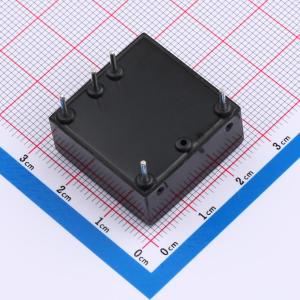

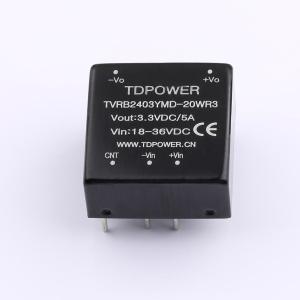

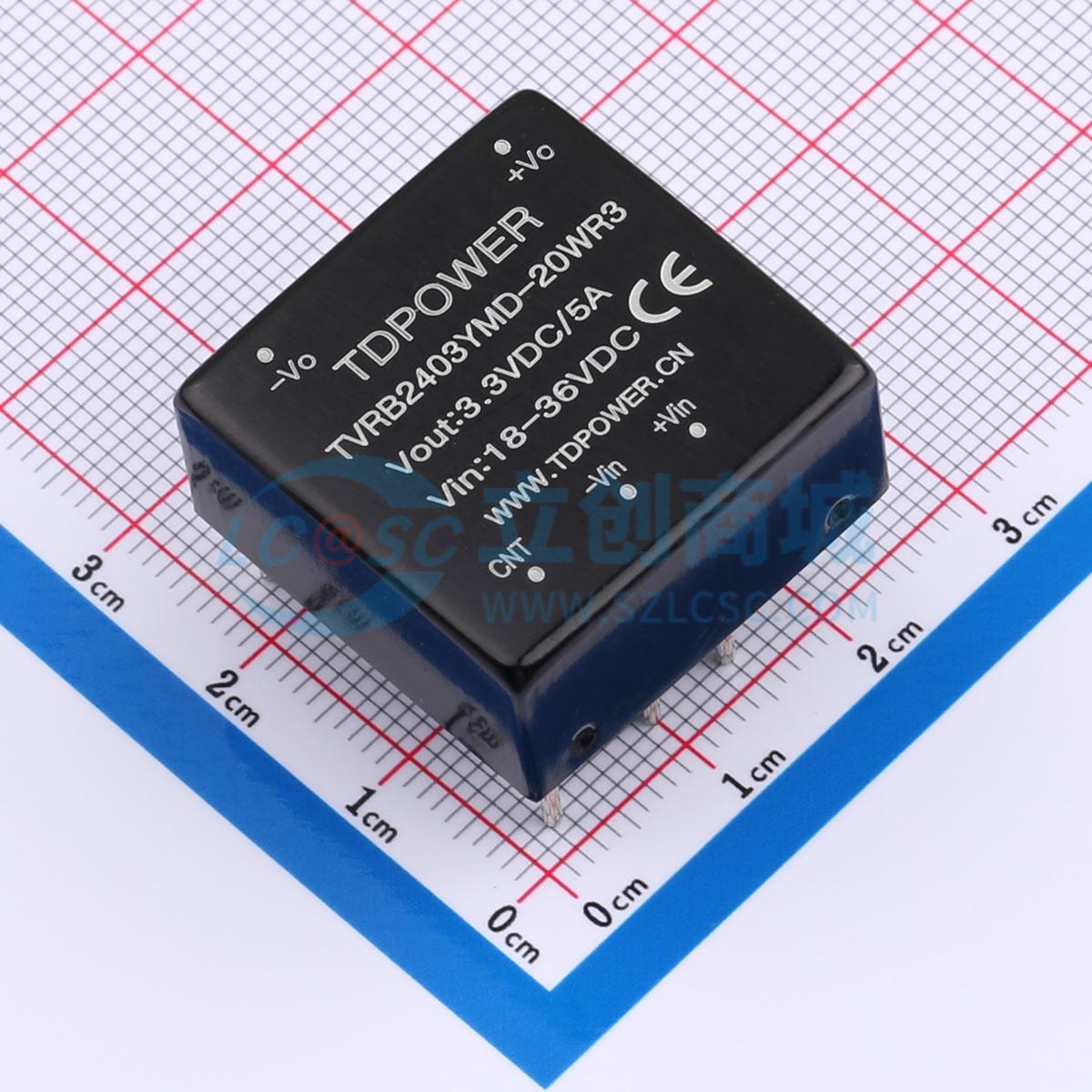

TVRB2403YMD-20WR3
DC-DC电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输入范围DC18~36V/2:1,输出3.3V/5A,20W,效率87%,隔离电压大于1.5kV,1*1英寸国际标准,工业级,T_YMD-20WR3系列效率高达90%,兼容TDK20-24S3V3H,DIP:25.4*25.4*12mm
- 品牌名称
- TDPOWER(腾达电源)
- 商品型号
- TVRB2403YMD-20WR3
- 商品编号
- C7494412
- 商品封装
- DIP,25.4x25.4mm
- 包装方式
- 盒装
- 商品毛重
- 14.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 20W | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 5A | |
| 最大容性负载 | 10000uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护自恢复；过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 25.5mm | |
| 宽度 | 25.4mm | |
| 高度 | 12mm |
商品特性
- 宽输入电压范围2:1 和4:1，支持100%全国产
- 高可靠性，满载使用功率20W
- 支持低功耗≲0.12W，满载效率高达90%
- 隔离耐压1500V直流
- 缩小体积25.525.412mm，六面金属外壳，低辐射干扰
- 输入欠压保护，过流保护，输出短路保护自恢复
- 工作温度：-40°C~+85°C
- 通过CE认证
应用领域
- 该系列电源是专门针对线路板上要求小体积大功率，分布式电源系统中供电，输入与输出隔离的场合设计
- 在电力、通信、机器人、新能源、仪器仪表、物联网、工业控制等行业广泛应用
