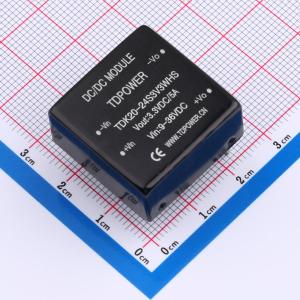

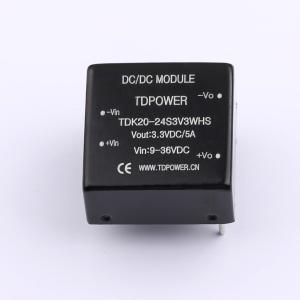

TDK20-24S3V3WHS

DC-DC电源

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 输入范围DC9~36V/4:1,输出3.3V/5A,20W,效率87%(无遥控脚),隔离电压大于1.5kV,1*1英寸国际标准,工业级,TDK20系列效率高达90%,兼容TURB2403YMD-20WR3,DIP:25.4*25.4*12mm
品牌名称: TDPOWER(腾达电源)
商品型号: TDK20-24S3V3WHS
商品编号: C7494350
商品封装: DIP,25.4x25.4mm
包装方式: 盒装
商品毛重: 15.4克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	类型	-
	输出通道数	1
	输出功率	20W
	工作电压(Vin)	9V~36V
	转换效率	87%
	输出电压(Vout)	3.3V
	输出电流(最大值)	5A
	最大容性负载	4700uF
	隔离电压(Vrms)	1.5kV

	属性	参数值
	功能特性	过流保护；欠压保护；短路保护；自动故障恢复
	工作温度	-40℃~+85℃
	开关频率	300kHz
	静态电流	-
	纹波噪声	50mVp-p
	长度	25.5mm
	宽度	25.4mm
	高度	12mm
	稳压类型	-

商品概述

TDK20HS系列是一款满载输出功率为20W的DC-DC隔离模块，其体积为25.5×25.4×12mm。该系列与T_YMD-20WR3S系列完全兼容，支持100%国产化，并提供三年质保。它满足2:1和4:1的超宽电压输入范围，效率高达90%，具备1500VDC的常规隔离电压，允许工作温度范围为-40°C ~ +85°C，并集成输入欠压保护、过流保护及输出短路自恢复保护。该系列模块体积紧凑，在满载使用时需提供良好的散热条件。此电源专为线路板上要求小体积、大功率，以及分布式电源系统中需要输入与输出隔离的场合而设计。

商品特性

宽输入电压范围2:1和4:1
高可靠性，与T_YMD-20WR3S完全兼容
满载使用功率20W，效率高达90%
支持空载低功耗模式，隔离耐压1500V直流
缩小体积至25.5×25.4×12mm，采用六面金属外壳，低辐射干扰
具备输入欠压保护、过流保护、输出短路保护自恢复功能
工作温度范围：-40°C ~ +85°C
通过CE认证，若需求无铅标准下单时需注明
支持100%全国产化
提供三年质保
