MS3494

MS3494 包含 8×16 个模拟开关阵列、7 到128 个地址译码和锁存电路。通过不同的地址信号，可以对128 个开关寻址。DATA 端口输入逻辑电平 "1" 或 '0' ，可打开或关闭模拟开关。模拟信号范围从VDD 到VEE。还可以通过CS 引脚，允许对芯片开关阵列扩展。 MS3494是一个 8×16 模拟开关矩阵电路。开关矩阵是Y方向8列，X方向16行。当开关断开时，模拟开关阵列相应的X行和Y列之间，可以实现绝对的隔离；当开关接通时，X行和Y列之间相连。 控制寄存器由一个128位可写RAM组成，可通过地址输入线(AX0 - AX3, AY0 - AY2)来选择位数。数据由DATA端口写入到存储器。当STROBE和CS输入为高电平时，不同的数据可以写入DATA端口，在STROBE下降沿，数据被锁存。为确保有效写入，在下降沿前，数据端口必须保持稳定。当逻辑“1”写入存储单元时，就把相应的交叉点开关导通；当逻辑 '0' 写入存储单元时，就把相应的交叉点开关断开。当数据写入到存储器，被寻址的存储器位置的交叉点的状态改变，其余开关保持原先的状态。在控制器写入不同的数据，可以得到X和Y的不同组合。当RESET输入逻辑“1”时，CS不管任何状态，关闭所有开关，存储器的数据清零。两个电压参考脚（VSS和VEE）可以提供负的模拟信号。数字信号的电压范围从VDD到VSS，模拟信号的电压范围从 VDD 到 VEE 。如果只有一个电源时，可以把VSS和VEE接到一起。 在STROBE和CS使能信号的控制下，7根地址线输入到7 - 128地址译码器。DATA经过缓冲后，作为所有存储器的输入。当RESET为低电平且CS为高电平时，数据和地址才可以写入锁存器，数据在STROBE下降沿锁存。只有当STROBE为高电平时，才可以写入数据，开关可以打开和关闭。为保证有效写入数据，在STROBE下降沿之前，应保持数据稳定。

• 内含控制锁存器、地址译码
• 很短的建立时间和保持时间
• 宽电压范围：4.5V~13.2V
• 12Vₚ₋ₚ 模拟信号
• RON 最大 65Ω (VDD = 12V，25℃)
• RON ≤10Ω @VDD = 12V，25℃
• 低失真，全CMOS 开关
• 小的馈通和串扰
• 独立的模拟数字参考电压源

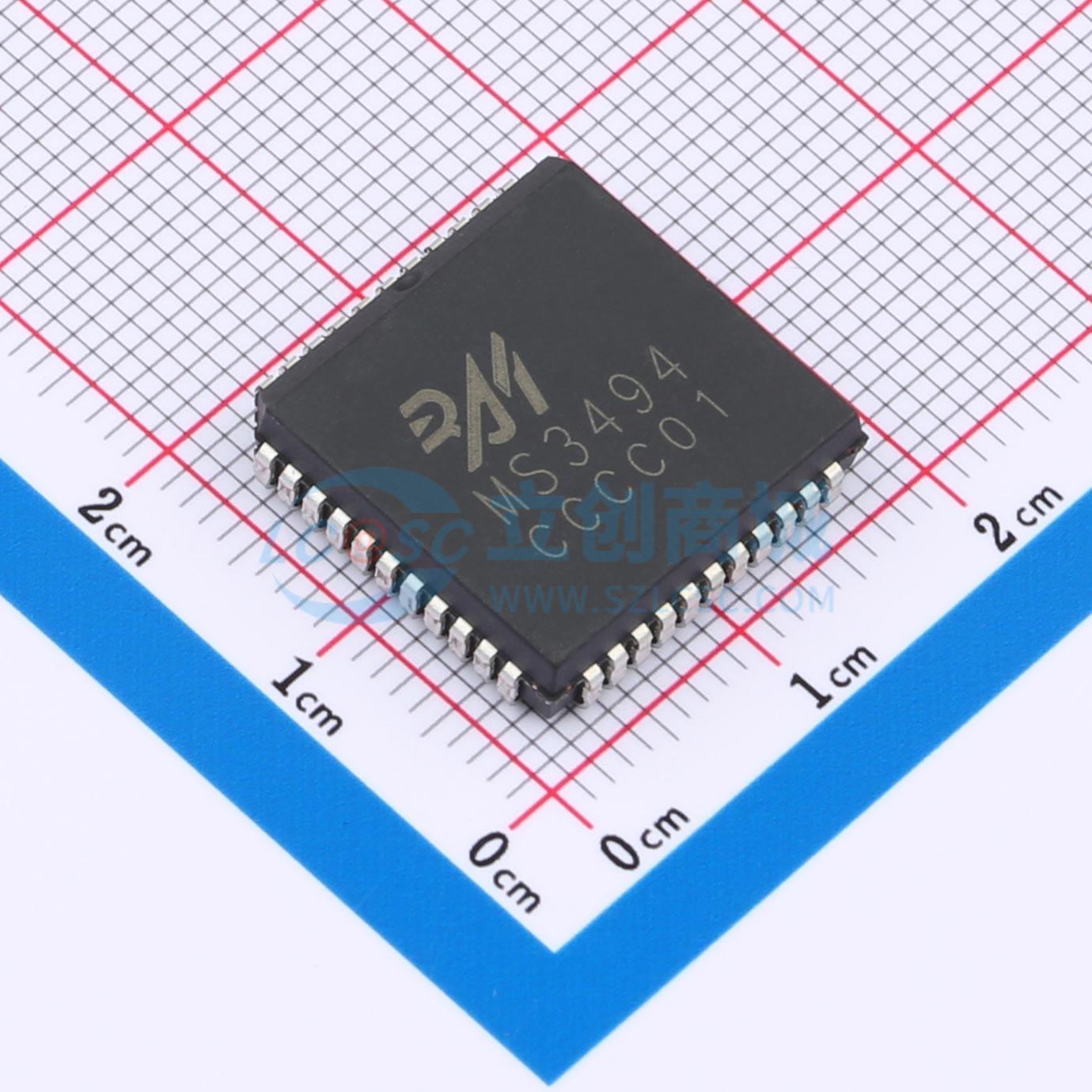

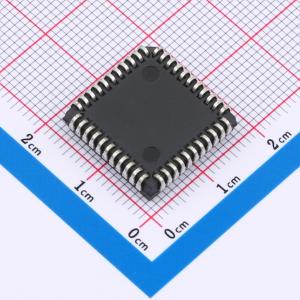

• PLCC44

• 按键系统
• PBX 系统
• 模拟/数字多路开关
• 音频/视频开关
• 移动设备测试设备
