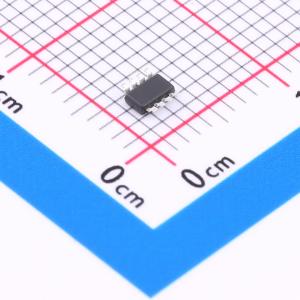

温馨提醒：图片仅供参考，商品以实物为准

HUSB305-01

带电源开关的USB Type-C源控制器

描述: HUSB305是一颗集成了超低Rdson的N沟道MOSFET负载开关的USB Type-C 5V3A DFP控制器，适用于替代传统的桶形连接器（Barrel Connector）或USB micro-B 连接器供电的电子设备，如手机、平板电脑、路由器、数字音箱、电动剃须刀、机顶盒和其他可充电设备。HUSB305非常适合用于带桶形连接器的适配器的USB-C连接器替换。HUSB305只需放置在USB-C的Paddle Card（桨片卡）上，不改变原来连接桶形连接器的电源内部结构及外壳、电源本体不用重新开模、保持原来的输出带两芯线（VBUS和GND）就可以实现。HUSB305支持TSOT23-8封装形式。
品牌名称: Hynetek(慧能泰)
商品型号: HUSB305-01
商品编号: C7471917
商品封装: TSOT-23-8L
包装方式: 编带
商品毛重: 0.0405克(g)

商品参数

	属性	参数值
	商品目录	功率电子开关
	最大连续电流	3.6A
	工作电压	3V~6.5V

	属性	参数值
	导通电阻	15mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)

商品概述

HUSB305是一款USB Type-C源端口控制器，集成了USB Type-C源端口所需的多项重要功能。它集成了一个超低导通电阻（15mΩ）的N沟道MOSFET，专为需要大电流开关的5V USB Type-C源端口应用而设计。可编程电流限制功能可通过外部电阻轻松微调电流限制。HUSB305能够检测其负载电流，并改变其状态输出，以通知当前USB Type-C端口已连接负载。HUSB305可同时监控输出电压和输出电流，从而实现过压保护（OVP）、过流保护（OCP）和过温保护（OTP）。 HUSB305集成了USB Type-C 1.5A/3A协议，可根据ISET设置自动切换不同的Rp电阻。 HUSB305仅需150μA的工作电流，可降低整个系统的待机功耗。

商品特性

集成15mΩ功率开关
可编程电流限制
低负载电流检测
集成USB Type-C Rp电流源
自动进行USB Type-C Rp 1.5A/3A切换
状态指示
过压和过流保护
低工作电流
USB IO引脚的HBM ESD等级为±8kV

应用领域

USB Type-C适配器
USB A转C转换连接器
