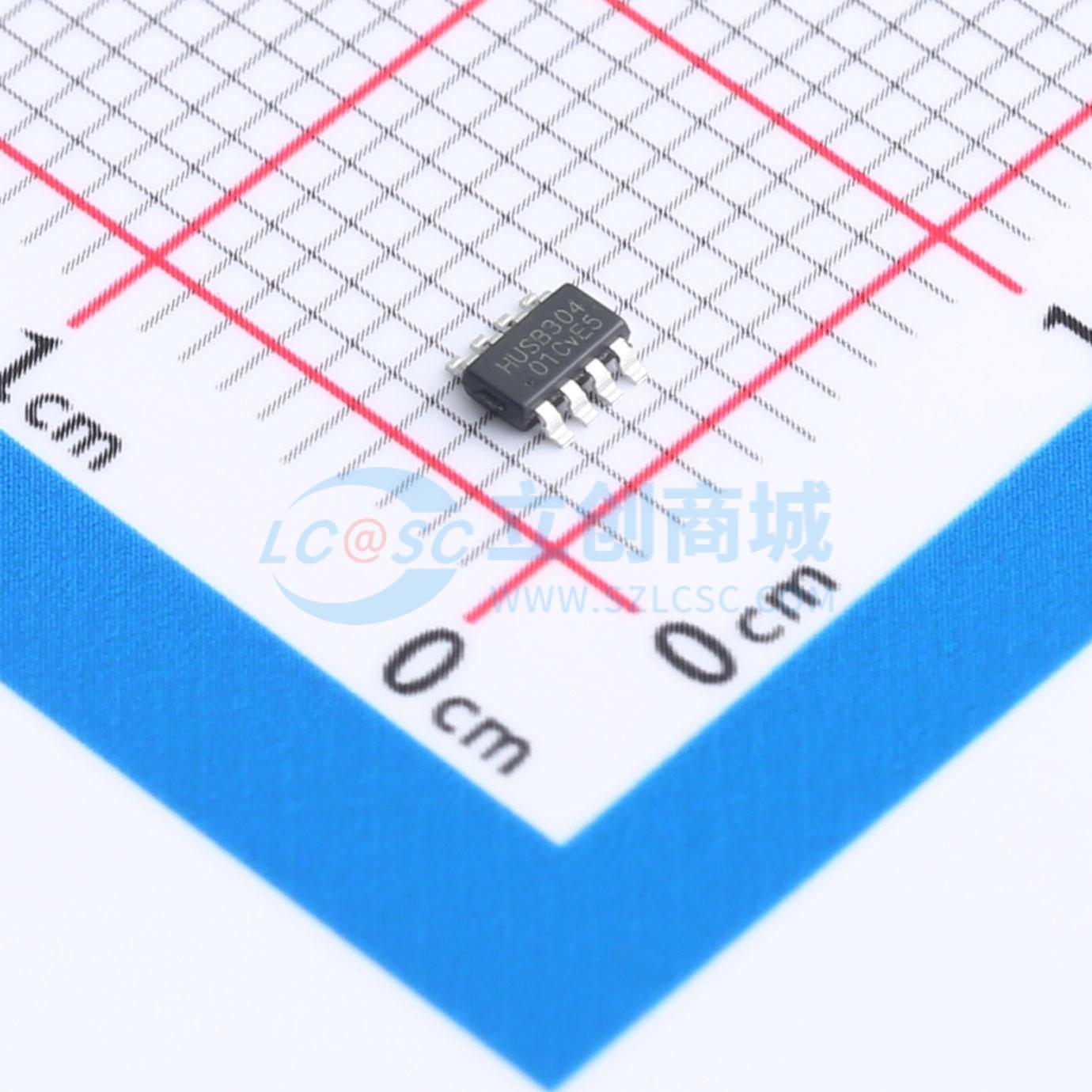

温馨提醒：图片仅供参考，商品以实物为准

HUSB304-01

带USB-A协议识别的负载开关

描述: HUSB304是集成15mΩ低Rdson的N沟道MOSFET负载开关的USB-A协议识别芯片。HUSB304同时集成了一路DP/DM用于USB供电识别控制，HUSB304监测DP/DM引脚的电压自动支持BC1.2 DCP模式，苹果5V2.4A模式及三星5V2.1A模式，支持苹果，三星，安卓设备。HUSB304支持设备移除指示和短路故障指示，适用于多口PD快充的功率动态分配应用场合。 HUSB304采用TSOT23-8封装。
品牌名称: Hynetek(慧能泰)
商品型号: HUSB304-01
商品编号: C7471918
商品封装: TSOT23-8L
包装方式: 编带
商品毛重: 0.0414克(g)

商品参数

商品概述

HUSB304 是一款 USB 端口控制器，集成了 USB Type-A 端口的常用功能。它内部集成了一个超低导通电阻（15 mΩ）的 N 沟道 MOSFET。该器件专为需要大电流开关的 5V USB Type-A 端口应用而设计。其可编程电流限制功能通过外部电阻可轻松微调限流值。该控制器能够检测负载电流，并通过其状态输出指示当前 USB Type-A 端口是否有负载接入。HUSB304 同时监测输出电压和输出电流，从而实现过压保护、过流保护和过温保护。HUSB304 内部集成了分压器 3、USB DCP 1.2V 模式、BC 1.2 DCP 以及中国通信行业标准 YD/T 1591-2009 协议。它能够自动检测连接的设备并切换到合适的充电协议。HUSB304 仅需 100 μA 的工作电流，有助于降低整个系统的待机功耗损失。

商品特性

集成 15 mΩ 负载开关
可编程电流限制
低负载电流检测
自动 DPDM 检测
Apple 5 V 2.4 A 模式
USB DCP 1.2 V 模式
BC 1.2 DCP 模式
中国通信行业标准 YD/T 1591-2009
状态指示
过压与过流保护
低工作电流
USB I/O 引脚具备 ±8 kV HBM ESD 等级

应用领域

USB Type-A 适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	端口保护器
	USB协议版本	-
	通道数	1
	工作电压	3V~6.5V

	属性	参数值
	数据速率	-
	工作温度	-40℃~+125℃
	工作电流	-
	静态电流	100uA
	功能特性	自动协议桥接
