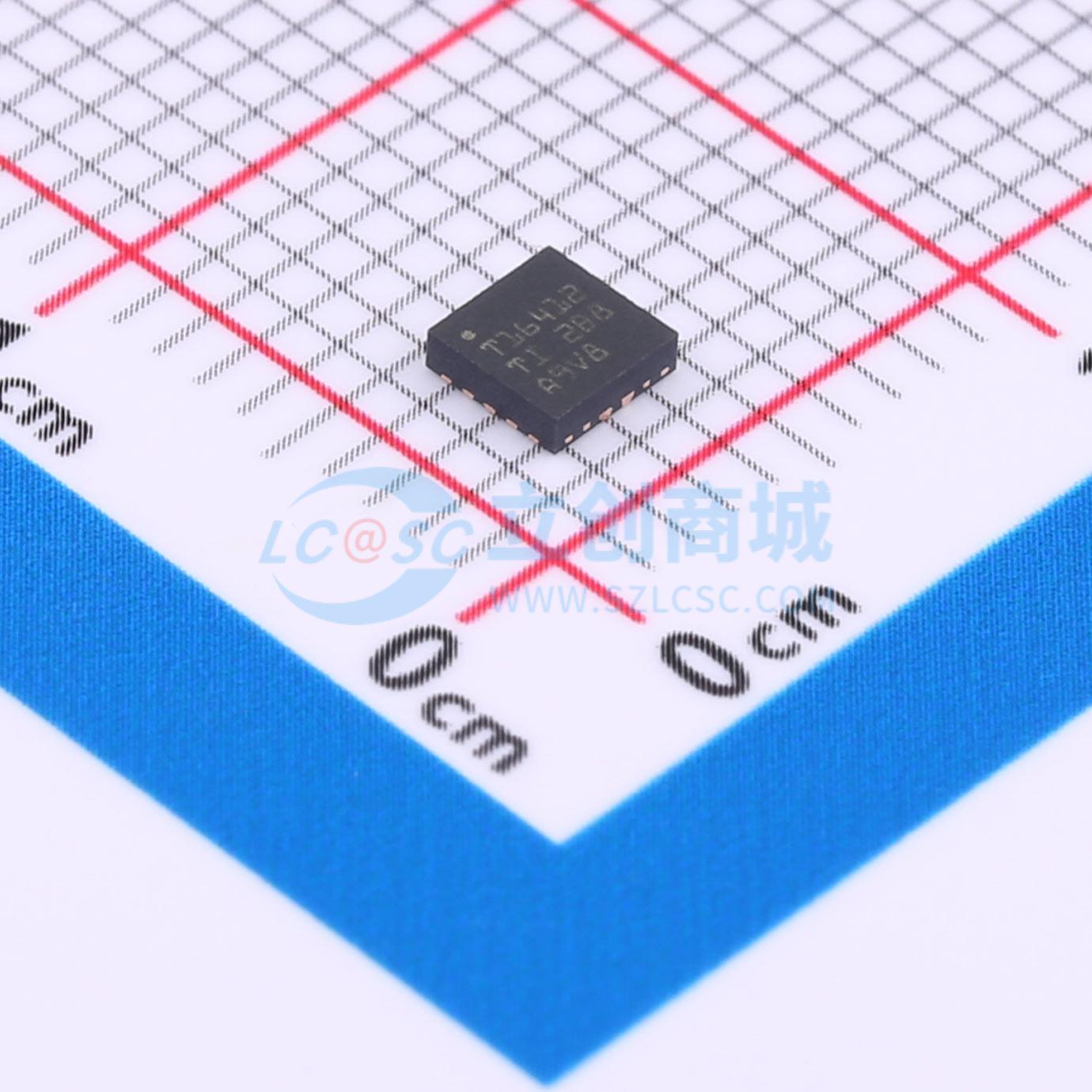

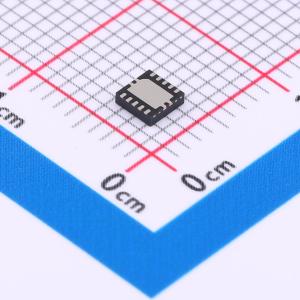

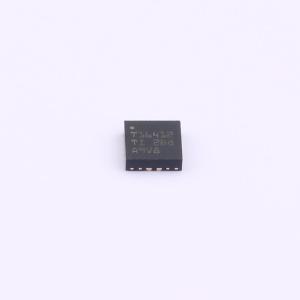

TPS16412DRCR
具有输入至输出短路检测功能的功率和电流限制型电子保险丝
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS1641 具有输出功率限制功能的 2.7V 至 40V、152mΩ、1.8A 电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS16412DRCR
- 商品编号
- C7471768
- 商品封装
- VSON-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 最大连续电流 | 1.8A | |
| 工作电压 | 2.7V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 153mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
商品概述
TPS1641x 系列是具有精确功率限值或电流限值的集成电子保险丝器件。该器件系列通过集成的过流保护、过压保护、输入至输出短路检测和过热保护提供强大的保护功能。
TPS16410、TPS16411、TPS16414 和 TPS16415 器件在 15W 下为负载提供 ±5% 的功率限制，并且还针对瞬态过载或过流事件提供可配置的消隐时间。TPS16410、TPS16411、TPS16414 和 TPS16415 可用于低功耗电路 (LPC)，从而实现符合 IEC60335 和 UL60730 标准的 15W 功率限制。TPS1641x 器件可针对相邻引脚短路和引脚短路到 GND 故障提供保护。
PLC 和 DCS 模块中的背板电源保护等应用通过 ILIM 引脚上的电阻器配置电流限制。TPS16412、TPS16413、TPS16416 和 TPS16417 器件在 1A 时为负载提供 ±6% 的电流限制，而且还通过 dVdT 引脚提供输出压摆率控制，以便在上电时为大容性负载充电。
TPS1641x 具有输入至输出短路检测功能，并会在 FLT 引脚上指示输入至输出短路。FLT 引脚既可作为数字输入提供给 MCU，也可用于驱动外部 PFET。
此类器件的额定工作结温范围为 – 40°C 至 +125°C。
商品特性
- 工作电压范围 (IN)：– 4.5V 至 40V（功率限制器件）– 2.7V 至 40V（电流限制器件）
- 输出端可耐受高达 -1V 的负电压
- 超低导通电阻：RON = 152mΩ（典型值）
- 2W 至 64W 功率限制
- 0.03A 至 1.8A 电流限制
- FLT 引脚上的 IN 到 OUT 短路检测和指示
- 用于诊断和驱动外部 PFET 的 FLT 输出
- 15W 时 ±5% 精确功率限制（功率限制器件）
- 1A 时 ±6% 精确电流限制（电流限制器件）
- 可配置的过压保护
- 可配置过流保护 (IOCP)
- 可针对瞬态电流配置消隐时间
- 通过外部 FET 提供高达 60V 的过压保护
- 可调节输出压摆率控制 (dVdt)，用于提供浪涌电流保护
- 使能和关断控制
- IOCP 引脚上的输出负载电流监控
- 具有热关断功能的过热保护 (OTP)
- 小尺寸: QFN 3 × 3mm，0.5mm 间距
应用领域
- 冰箱和冷冻柜
- 烤箱
- 洗碗机
- HVAC 阀门和传动器控制
- 呼吸机
- 麻醉给药系统
