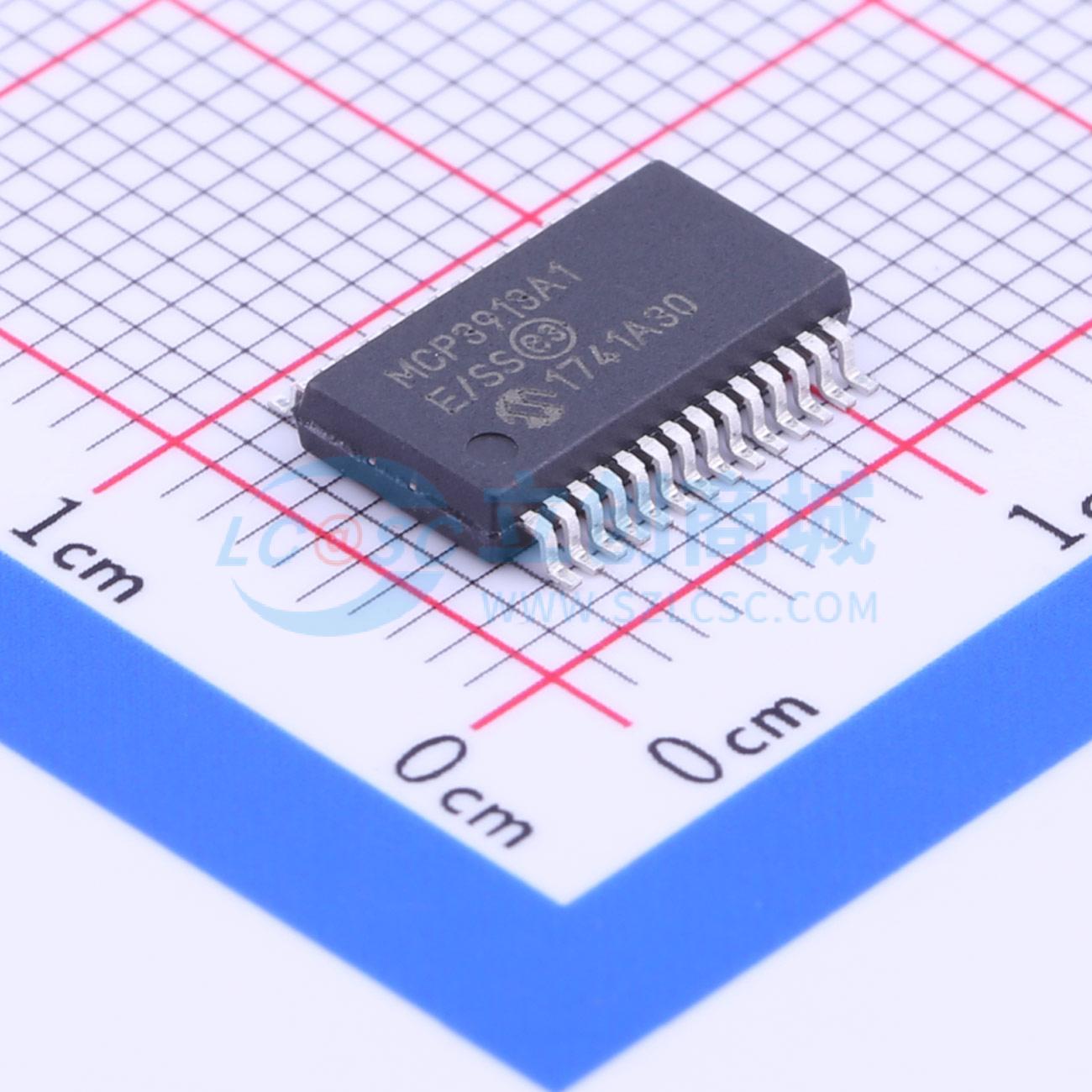

MCP3913A1-E/SS

一款3V六通道模拟前端（AFE），包含六个同步采样Δ-Σ模数转换器（ADC）、六个可编程增益放大器（PGA）、相位延迟补偿模块、低漂移内部电压基准、数字失调和增益误差校准寄存器，以及高速20 MHz SPI兼容串行接口。 这些ADC完全可配置，具备以下特性：16/24位分辨率、32至4096的过采样率（OSR）、1倍至32倍增益、独立关断和复位、抖动和自动调零。通过8位命令可大大简化通信，包括各种连续读写模式以及16/24/32位数据格式，这些数据格式可由8/16位或32位微控制器（MCU）的直接内存访问（DMA）访问，并且有单独的数据就绪引脚可直接连接到MCU的中断请求（IRQ）输入。 它具备先进的安全特性，以保障通信和配置设置的安全，例如在串行数据输出和静态寄存器映射配置上都有CRC - 16校验和。它还通过一个8位安全密钥实现寄存器映射锁定，以阻止不必要的写命令执行。 它能够与各种电压和电流传感器接口，包括分流器、电流互感器、罗氏线圈和霍尔效应传感器。

• 六个同步采样24位分辨率Δ-Σ模数转换器
• 每个通道的信纳比（SINAD）为94.5 dB，总谐波失真（THD）（高达35次谐波）为 - 107 dBc，无杂散动态范围（SFDR）为112 dBFS
• 在10,000:1的动态范围内，典型有功功率测量误差可达0.1%
• 先进的安全特性：
  • 所有通信采用16位循环冗余校验（CRC）校验和，实现安全的数据传输
  • 寄存器映射配置采用16位CRC校验和和中断警报
  • 通过8位安全密钥实现寄存器映射锁定
• 模拟电源电压（AVDD）和数字电源电压（DVDD）范围为2.7V - 3.6V
• 可编程数据速率高达125 ksps：
  • 最大采样频率为4 MHz
  • 最大主时钟频率为16 MHz
• 过采样率高达4096
• 超低功耗关断模式，电流小于10 μA
• 通道间串扰为 - 122 dB
• 低漂移1.2V内部电压基准：9 ppm/℃
• 差分电压基准输入引脚
• 每个通道具有高增益PGA（高达32 V/V）
• 相位延迟补偿，时间分辨率为1 μs
• 单独的数据就绪引脚，便于同步
• 每个通道具有独立的24位数字失调和增益误差校正
• 高速20 MHz SPI接口，兼容模式0,0和1,1
• 连续读写模式，采用专用16/32位模式，实现最短通信时间
• 提供40引脚UQFN和28引脚SSOP封装
• 扩展温度范围： - 40℃至 + 125℃

• 多相电能表
• 电能计量和功率测量
• 汽车
• 便携式仪器
• 医疗和功率监测
• 音频/语音识别
