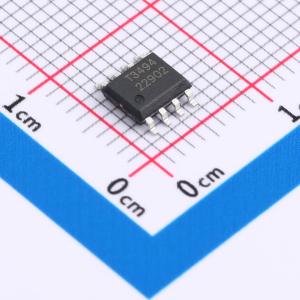

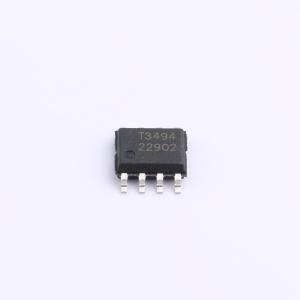

温馨提醒：图片仅供参考，商品以实物为准

TMI3494

宽输入电压、高效率40V 4A 200kHz降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3494是一款宽输入电压、高效率的非同步降压DC/DC转换器,可在恒压(CV)模式或恒流(CC)模式下工作。该器件提供高达5A的输出电流,工作频率为200kHz,具有多种保护功能,包括欠压锁定(UVLO)、过温关断(Thermal Shutdown)、软启动(Soft Start)和过压保护(OVP)。
品牌名称: TMI(拓尔微)
商品型号: TMI3494
商品编号: C7470271
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

一款宽输入电压、高效率的有源恒流（Active CC）、非同步降压型 DC/DC 转换器，可工作于恒压（CV，Constant Output Voltage）模式或恒流（CC，Constant Output Current）模式。在输入电压 V₁ₙ = 12V、开关频率为 200kHz 时，可提供高达 5A 的输出电流，集成了 40mΩ 的功率 MOS 管，具备欠压锁定（UVLO）、热关断、软启动、过压保护（OVP）等先进特性。

商品特性

高效率：在 5V 输出时效率高达 95%
静态电流 Iq = 1mA（典型值）
宽输入电压范围：5 - 40V
可承受 45V 输入电压浪涌
在 V₁ₙ = 12V 时，输出电流高达 5A
在 V₁ₙ = 24V 时，输出电流高达 4A
输出电压最高可达 12V
开关频率 200kHz
输入/输出电压变化补偿
与电感和电感直流电阻（DCR）无关
反馈电压精度 ±2%
集成软启动功能
热关断保护
逐周期二次限流
考虑电磁干扰（EMI）问题
ESOP8 封装

应用领域

汽车设备
汽车充电器/适配器
可充电便携式设备
通用 DC/DC 电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~40V
	输出电压	-
	输出电流	-
	开关频率	200kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
