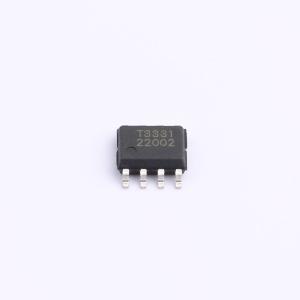

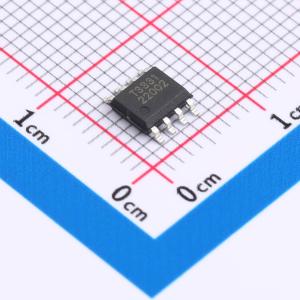

温馨提醒：图片仅供参考，商品以实物为准

TMI3331

30V 3A 宽输入范围同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3331和TMI3331A是宽输入电压范围的高效降压DC/DC转换器,支持3A输出电流,输入电压范围为8V到30V,开关频率可在130kHz到500kHz之间调整。内部集成高侧和低侧MOSFET,具有输入过压保护、输出过压保护、热关断等功能。
品牌名称: TMI(拓尔微)
商品型号: TMI3331
商品编号: C7470272
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.105克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

TMI3331和TMI3331A是宽输入电压、高效率的降压型DC/DC转换器。TMI3331工作在强制PWM模式，开关频率可调；TMI3331A在轻载条件下工作在PFM模式。TMI3331和TMI3331A可提供高达3A的输出电流。开关频率可通过外部电阻设置。TMI3331和TMI3331A内部集成了80mΩ的高端和60mΩ的低端功率MOSFET，可在更宽的负载范围内实现高效率。先进的产品特性包括输入欠压锁定（UVLO）、热关断、软启动以及输入和输出过压保护（OVP）。 TMI3331和TMI3331A所需的现成标准外部元件数量最少，采用符合ROHS标准的8引脚ESOP封装。

商品特性

36V输入电压浪涌
宽输入电压范围：8V~30V
高达3A输出电流
130kHz~500kHz可调频率
内部补偿
32V输入过压保护（OVP）
输出过压保护（OVP）
效率高达93%
强制PWM工作模式：TMI3331
轻载PFM工作模式：TMI3331A
±2%反馈电压精度
集成软启动
热关断
恒流限制
短路打嗝模式
逐周期电流限制
ESOP8封装

应用领域

汽车电子设备
电视/显示器
分布式电源系统
网络系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~30V
	输出电压	-
	输出电流	3A
	开关频率	130kHz~500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
