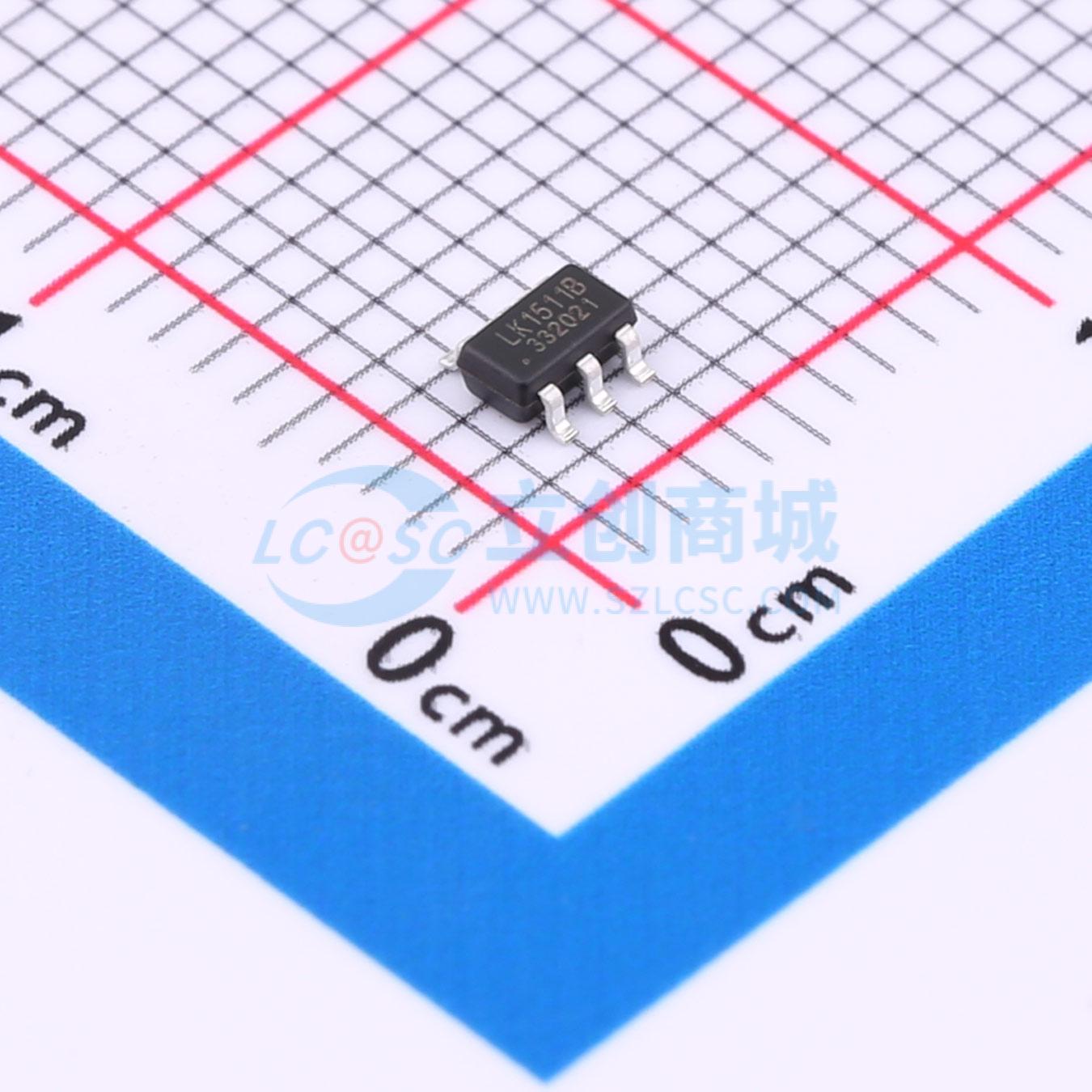

温馨提醒：图片仅供参考，商品以实物为准
LK1511B
LK1511B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LK1511是专为IR-CUT控制设计的电路，主要用来开关红外线滤光片。芯片内部包括一个微控制电路和双向H桥驱动电路，驱动电路在300mA驱动能力下内部仅需要0.75V压降。LK1511A同时提供单线控制和双线控制两种模式；LK1511B采用单线控制模式并提供单步脉宽控制功能。
- 品牌名称
- LANKE(兰科)
- 商品型号
- LK1511B
- 商品编号
- C7469096
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.048433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 工作电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10uA | |
| 工作温度 | -25℃~+85℃ |
商品概述
LK1511是专为IR - CUT控制设计的电路，主要用来开关红外线滤光片。芯片内部包括一个微控制电路和双向H桥驱动电路，驱动电路在300mA驱动能力下内部仅需要0.75V压降。LK1511A同时提供单线控制和双线控制两种模式；LK1511B采用单线控制模式并提供单步脉宽控制功能。LKx1511采用SOT23 - 6封装。
商品特性
- 宽电源电压：2.5V至5.5V
- 可识别1.8V输入电压
- 低饱和压降：0.75V@300mA
- 低待机电流：<10μA
- 多种控制模式
- 小型化SOT23 - 6封装
应用领域
- IR-CUT 控制
