温馨提醒：图片仅供参考，商品以实物为准

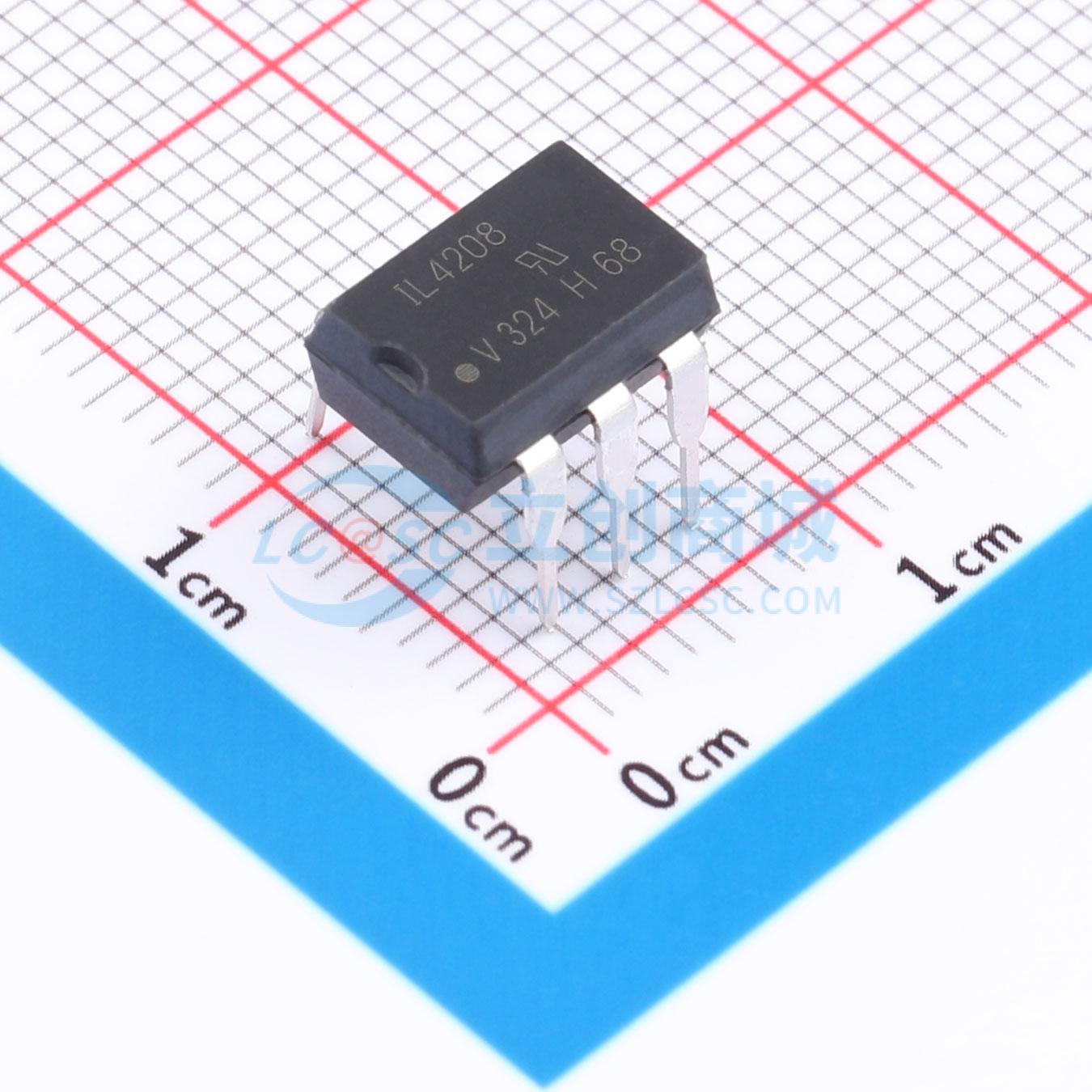

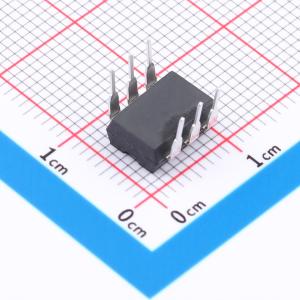

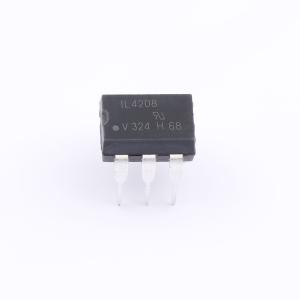

IL4208
光耦合器，光电三端双向可控硅输出，高dV/dt，低输入电流
- 描述
- IL420 和 IL4208 由一个光学耦合的 GaAs 红外发光二极管和一个带有集成噪声抑制和非零交叉功能的光敏晶闸管系统组成。该晶闸管系统能够实现低至 1 mA 的触发电流，并具有大于 10 kV/μs 的 dV/dt 比率以及高达 800 V 的负载电压。IL420 和 IL4208 是一种完美的微控制器友好型解决方案，用于将低压逻辑与 120 VAC、240 VAC 和 380 VAC 高压线路隔离，并控制电阻性、电感性或电容性交流负载，如电机、电磁阀、高功率晶闸管、TRIAC 或固态继电器。
- 品牌名称
- VISHAY(威世)
- 商品型号
- IL4208
- 商品编号
- C7469107
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 正向压降(Vf) | 1.16V | |
| 输出电流(It(rms)) | 300mA | |
| 隔离电压(Vrms) | 4.42kV | |
| 正向电流 | 50mA | |
| 负载电压 | 800V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 10000V/us | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ | |
| 耗散功率(Pd) | 500mW | |
| 端子数 | 6 | |
| 浪涌电流 | 3A |
商品概述
IL420 和 IL4208 由一个光学耦合的 GaAs 红外发光二极管和一个带有集成噪声抑制和非零交叉功能的光敏晶闸管系统组成。该晶闸管系统能够实现低至 1 mA 的触发电流，并具有大于 10 kV/μs 的 dV/dt 比率以及高达 800 V 的负载电压。
IL420 和 IL4208 是一种完美的微控制器友好型解决方案，用于将低压逻辑与 120 VAC、240 VAC 和 380 VAC 高压线路隔离，并控制电阻性、电感性或电容性交流负载，如电机、电磁阀、高功率晶闸管、TRIAC 或固态继电器。
应用领域
- 固态继电器
- 工业控制
- 办公设备
- 消费类家电
