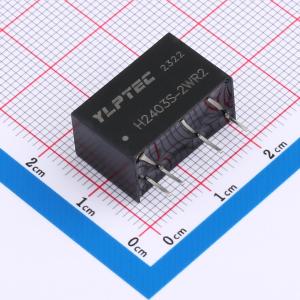

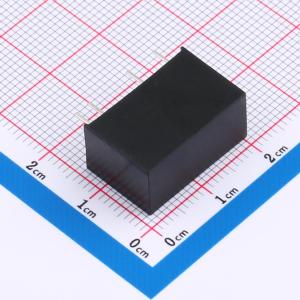

H2403S-2WR2
2W定电压输入隔离非稳压单路输出DC/DC电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- H2403S-2WR2是小体积，高效率的微小功率，定电压，隔离非稳压单路输出 DC/DC 模块电源；该系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于：1）输入电源的电压比较稳定（电压变化范围±10%Vin）；2）输入输出之间要求隔离（隔离电压≤6000VDC）；3）对输出电压稳定度要求不高；4）典型应用，纯数字电路场合，一般低频模拟电路场合，继电器驱动电路，数据交换电路场合等;
- 品牌名称
- YLPTEC(易川)
- 商品型号
- H2403S-2WR2
- 商品编号
- C7468891
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 5.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | 降压型 | |
| 通道数 | 1 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 84% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 606mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 6kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 空载输入电流 | 10mA | |
| 纹波噪声 | 150mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12mm |
商品概述
2W，定电压输入，隔离非稳压单路输出。H_S - 2WR2系列是小体积，高效率的微小功率，定电压，隔离非稳压单路输出DC/DC模块电源；该系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
商品特性
- 定电压输入，隔离非稳压单路输出
- 隔离电压：6000VDC
- 效率：高达86%
- 工作环境温度：-40°C~+85°C
- MTBF 2350万小时(3500000Hrs)
- 输出短路保护
- 小型SIP封装
- 国际标准引脚方式
- 纹波/噪声(20MHz带宽) 150mVp-p
应用领域
- 输入电源的电压比较稳定（电压变化范围±10%Vin）
- 输入输出之间要求隔离（隔离电压≤6000VDC）
- 对输出电压稳定度要求不高
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
