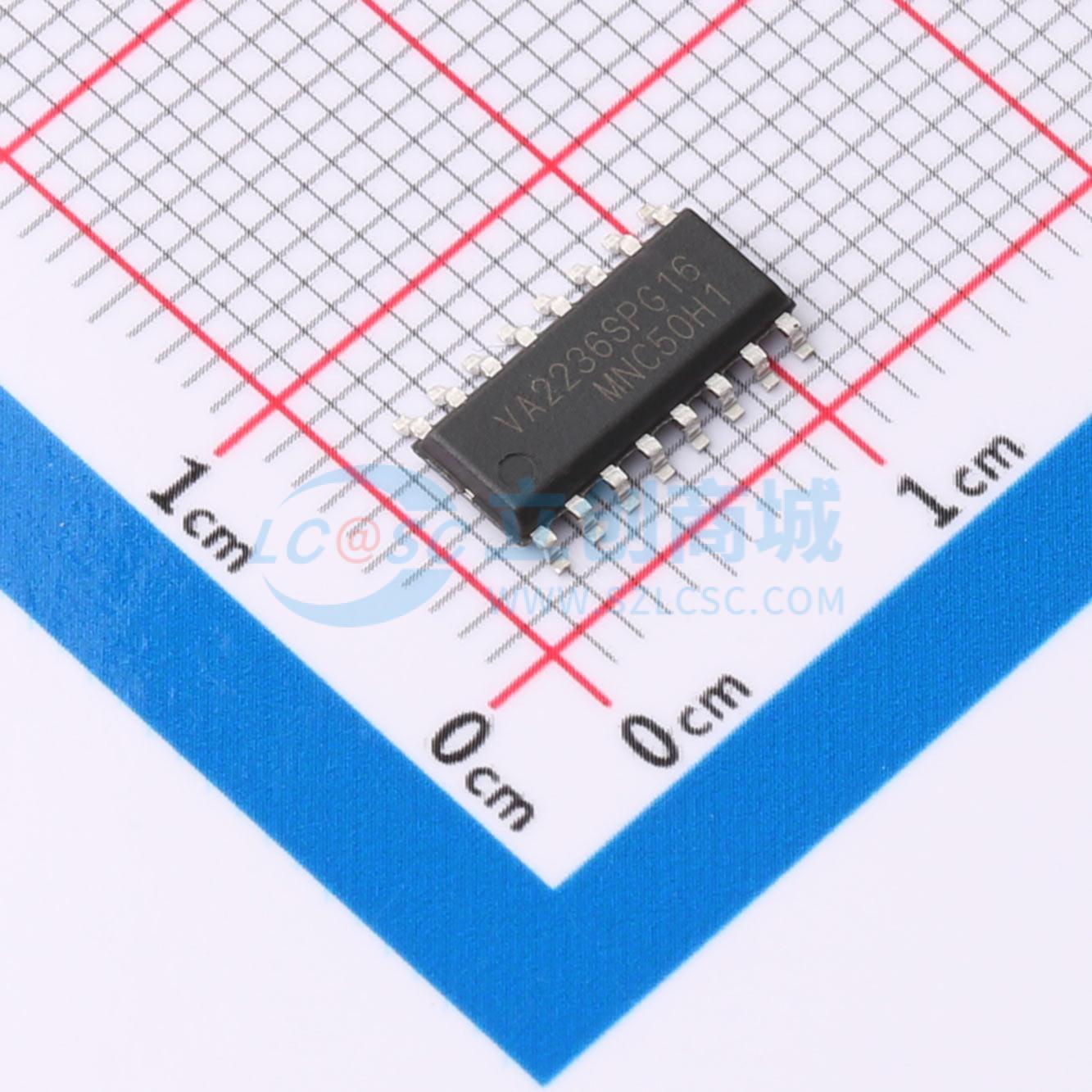

温馨提醒：图片仅供参考，商品以实物为准

VA2236SPG16

EMI 20W立体声D类音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Class D EMI 2*20W 6~20v
品牌名称: VIVA(昱盛)
商品型号: VA2236SPG16
商品编号: C7465837
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.232克(g)

商品参数

商品概述

VA2236是一款经济高效的无滤波器D类立体声音频功率放大器，可在多种电源的宽范围内工作。VA2236设计有固定的26dB增益设置。VA2236每通道可向8Ω负载输出15W功率，具有较低的电源电流和较少的外部元件，能够直接驱动桥接式立体声扬声器，且具有出色的电磁干扰（EMI）性能。具备功率限制功能，可确保扬声器安全运行。 VA2236的能量转换效率高达88%（8Ω负载），因此在播放音乐时无需外部散热片。 VA2236还集成了抗噗声、输出短路和过热保护电路，以确保设备的可靠性。该器件还提供直流检测和保护方案，以防止扬声器音圈受损。 VA2236采用带裸露焊盘的小型SO - 16P环保封装。

商品特性

工作电压范围为6V至20V
无滤波器工作时具有出色的EMI性能
搭配8Ω扬声器时，最高效率可达88%
12V电源、4Ω负载时输出功率为15W
18V电源、8Ω负载时输出功率为20W
26dB固定增益设置
扬声器直流检测与保护
带自动恢复功能的热保护
扬声器保护电路
短路和热保护
符合RoHS 2.0标准的带裸露焊盘的SO - 16P环保封装

应用领域

液晶电视
多媒体音箱
条形音箱

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	工作电压	6V~20V
	总谐波失真+噪声(THD+N)	0.15%

	属性	参数值
	静态电流(Iq)	30mA
	工作温度	-40℃~+85℃
	信噪比	93dB
	电源纹波抑制比(PSRR)	68dB
	效率	88%
