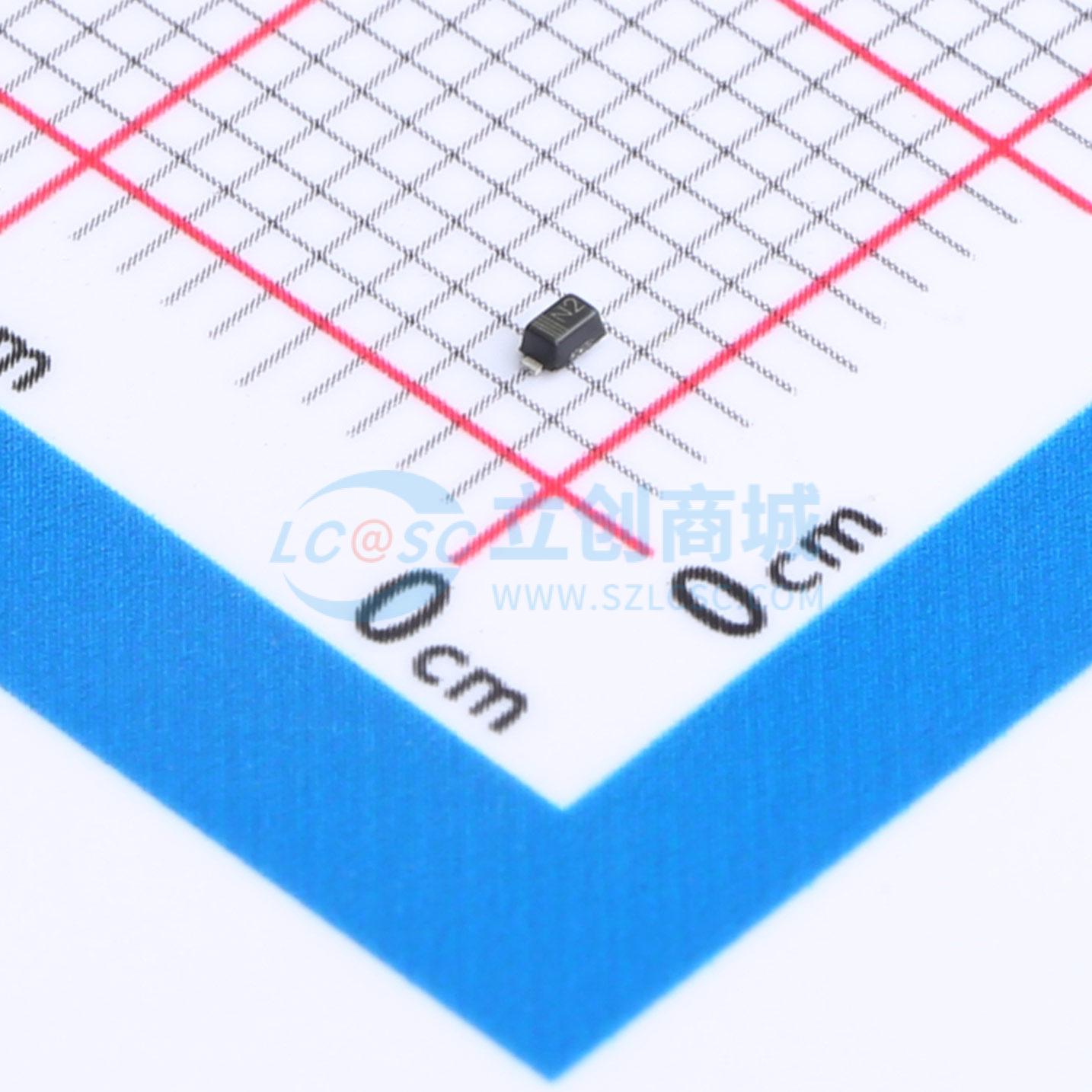

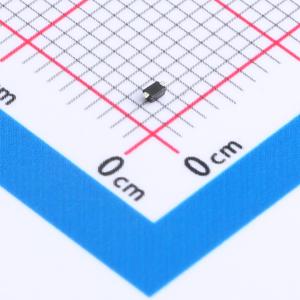

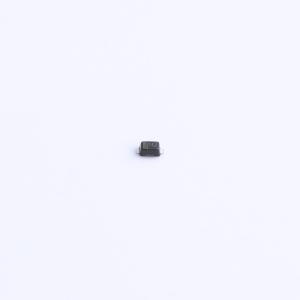

温馨提醒：图片仅供参考，商品以实物为准
ESDHD05UBX
单向ESD 5V截止 峰值浪涌电流：16A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDHDxxUB系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
- 品牌名称
- WeEn(瑞能)
- 商品型号
- ESDHD05UBX
- 商品编号
- C7464036
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.021667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 击穿电压 | 5.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 160pF |
商品概述
ESDHDxxUB系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- IEC 61000-4-2（ESD）±30 kV（空气放电），±30 kV（接触放电）
- 保护单向I/O线路
- 低泄漏电流
- 低钳位电压
- 符合MSL 1级标准
- 无卤且符合RoHS标准
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 串行和并行端口保护
- 便携式仪器外设
