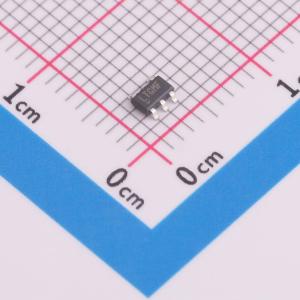

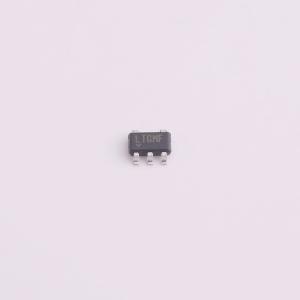

LT8301HS5#WTRPBF
微功率无光耦隔离反激式转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款微功率隔离反激式转换器。通过直接从初级侧反激波形采样隔离输出电压，该器件无需第三绕组或光隔离器进行调节。输出电压由单个外部电阻编程。内部补偿和软启动进一步减少了外部元件数量。边界模式操作提供了一种小型磁性解决方案，具有出色的负载调节能力。低纹波突发模式操作在轻负载时保持高效率，同时最小化输出电压纹波。一个1.2A、65V的DMOS功率开关与所有高压电路和控制逻辑集成在一个5引脚ThinSOT封装中。 该转换器的输入电压范围为2.7V至42V，可提供高达6W的隔离输出功率。高度集成以及采用边界和低纹波突发模式，为隔离电源传输提供了一种易于使用、元件数量少且效率高的应用解决方案。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8301HS5#WTRPBF
- 商品编号
- C7464105
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
参数完善中
商品概述
LT8301是一款微功率隔离反激式转换器。通过直接从初级侧反激波形采样隔离输出电压，该器件无需第三绕组或光耦合器进行调节。输出电压可以通过单个外部电阻编程设定。内部补偿和软启动进一步减少了外部元件数量。边界模式操作提供了小尺寸的磁性解决方案，并具有出色的负载调节性能。低纹波突发模式操作在轻负载时保持高效率，同时最小化输出电压纹波。一个1.2A、65V DMOS功率开关与所有高压电路和控制逻辑集成在一个5引脚ThinSOT封装中。
LT8301的工作输入电压范围为2.7V至42V，可以提供高达6W的隔离输出功率。高度集成以及使用边界模式和低纹波突发模式，使得LT8301成为一种易于使用、元件数量少且高效的隔离电源传输应用解决方案。
商品特性
- 2.7V 至 42V 输入电压范围
- 1.2A、65V 内置 DMOS 功率开关
- 低静态电流：
- 睡眠模式下为 100µA
- 工作模式下为 100µA
- 重载时的边界模式工作
- 轻载时的低纹波突发模式工作
- 最小负载 <0.5%（典型值）的全输出
- 通过单个外部电阻设置 VOUT
- 无需变压器第三绕组或光耦合器即可实现调节
- 精确的 EN/UVLO 阈值和迟滞
- 内部补偿和软启动
- 输出短路保护
- 5 引脚 TSOT-23 封装
- 符合 AEC-Q100 汽车应用标准
应用领域
- 隔离式电信、工业、医疗电源供应器
- 隔离式辅助/管理电源供应器
