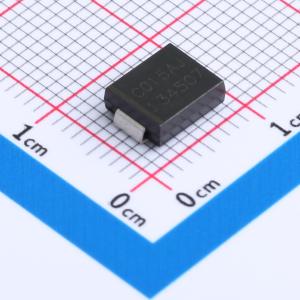

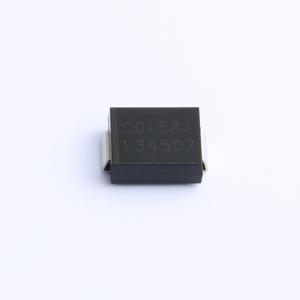

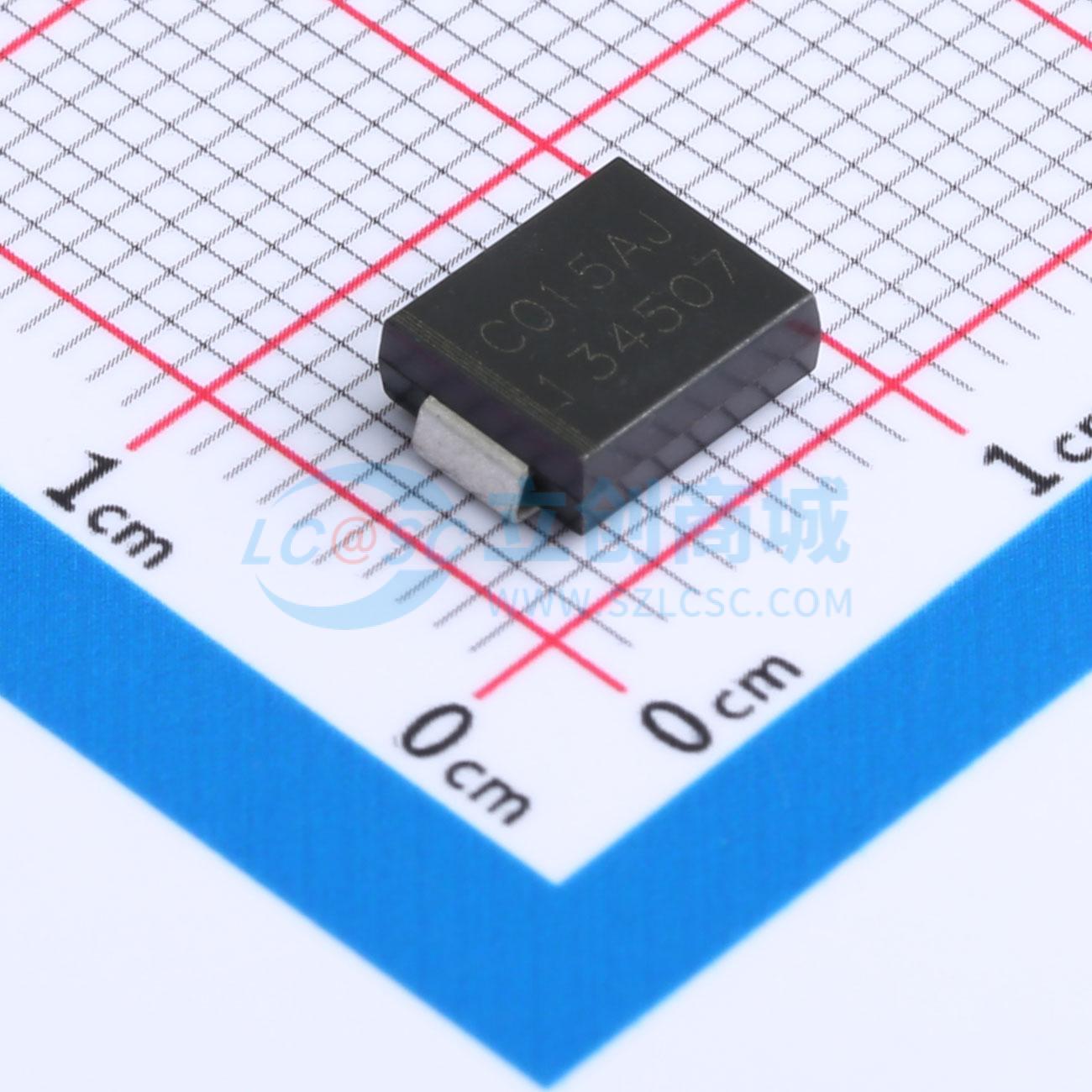

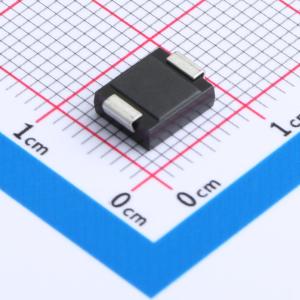

SMCJ15AJ
单向TVS 15V截止 峰值浪涌电流：61.5A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMCJ系列，采用SMC封装的1500W瞬态电压抑制器（TVS），旨在保护电子电路免受雷击浪涌或其他瞬态电压事件造成的损坏。
- 品牌名称
- WeEn(瑞能)
- 商品型号
- SMCJ15AJ
- 商品编号
- C7464033
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.3656克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 61.5A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 18.86V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMCJ系列，采用SMC封装的1500W瞬态电压抑制器（TVS），旨在保护电子电路免受雷击浪涌或其他瞬态电压事件造成的损坏。
商品特性
- 在10/1000μs波形下，峰值脉冲功率为1500W
- 出色的钳位能力
- 低增量浪涌电阻
- 表面贴装封装，便于组装并节省PCB空间
- 当最小击穿电压（VBR min）>12V时，典型反向漏电流（IR）<1μA
- 快速响应时间：从0V到最小击穿电压（VBR minimum）通常<1.0ps
- 符合IEC 61000-4-2标准，静电放电（ESD）耐受能力为30kV（空气）、30kV（接触）
- 依据IEC 61000-4-4标准，对数据线进行电快速瞬变脉冲群（EFT）保护
- 保证回流焊高温性能：260℃/10秒
- 模塑料符合UL94V-0阻燃等级
- 符合J-STD-020标准的湿气敏感度等级1（MSL level 1）
- 引脚无铅镀层
- 无卤且符合RoHS标准
应用领域
- 电源
- 工业应用
- 电源管理电路
- 输入/输出（I/O）接口
