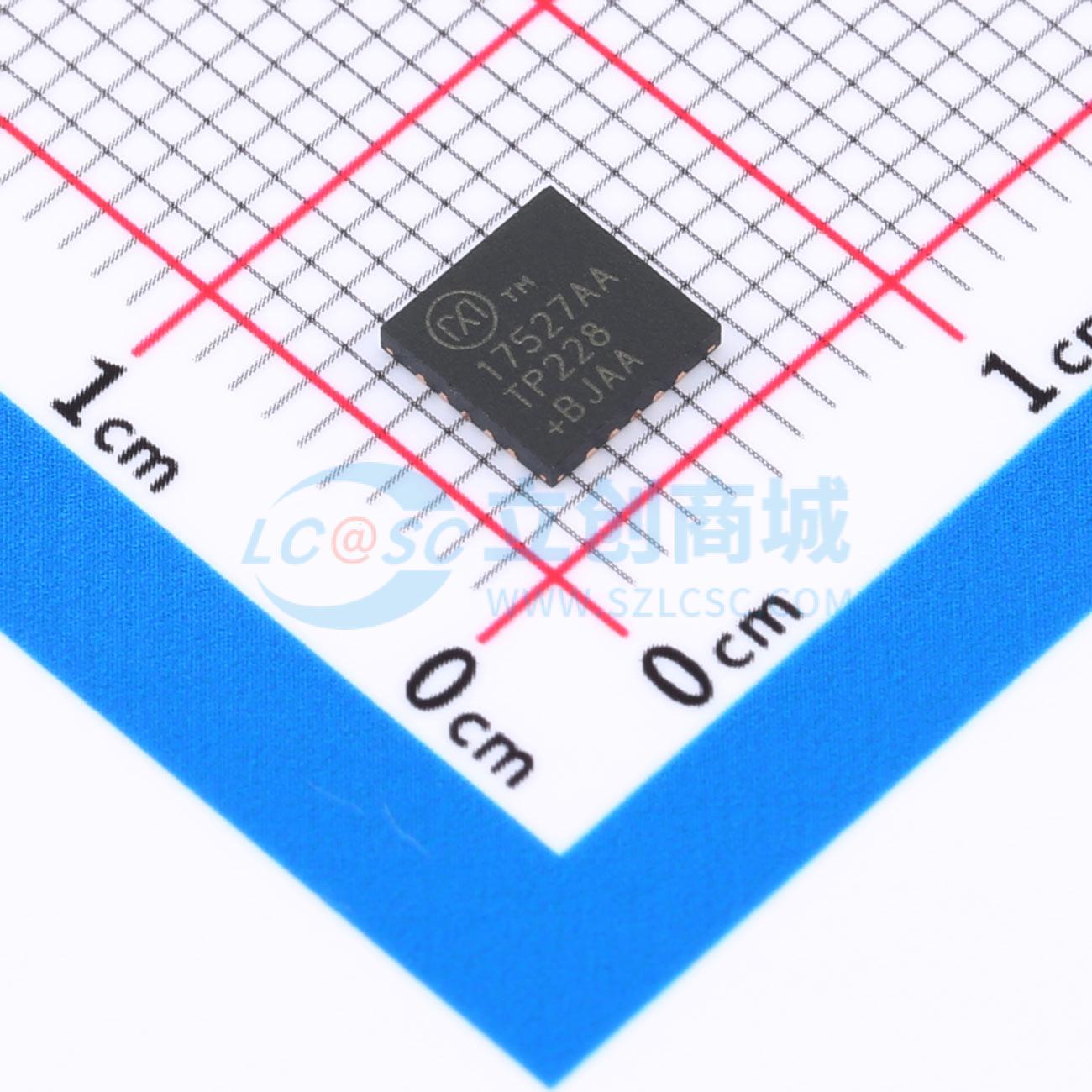

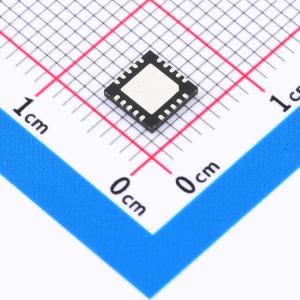

MAX17527AATP+

5.5V 至 60V、6A 带过压、欠压、反极性和接地故障保护的功率限制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：强大的保护功能，降低系统停机时间。宽输入电源范围：+5.5V 至 +60V。在全温度范围内，3A 至 6A 之间可编程电流限制精度为 ±4%。在全温度范围内，0.6A 至 6A 之间可编程电流限制精度为 ±5%。应用：接地丢失保护：在接地丢失事件中（例如其接地路径上的单故障安全保险丝熔断时），中断负载电流并断开输出与输入的连接。 UL1310 2 类功率限制器：在 3A 至 6A 之间 ±4% 精确的电流限制以及 ±7% 精确的功率限制，在 UL1310 2 类电源应用中提供严格的保护边界，并最大限度地将功率传输到负载
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17527AATP+
商品编号: C7461152
商品封装: TQFN-20-EP(5x5)
包装方式: 托盘
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	可调限流；负载断开；工作状态指示；保护锁死；过流保护
	接口	-
	输入电压	5.5V~60V

	属性	参数值
	输出电压	-
	输出电流	6A
	工作温度	-40℃~+125℃

商品概述

MAX17527A可为系统提供针对输入电压故障和过流故障的可调保护边界，此外还具备可编程功率限制功能。正极性输入电压故障最高可保护到+60V，由内置低导通电阻（典型值30mΩ）nFET实现。器件可通过内部或外部分压器设置固定或可编程的过压锁存（OVLO）和欠压锁存（UVLO）阈值，将OVLO和/或UVLO引脚连接到GND即可启用工厂预设的内部固定阈值。输入欠压保护可在5.5V至59V之间编程，过压保护可独立在6V至60V之间编程。输入反极性保护通过MAX17527A控制的外部nFET实现，MAX17527A可承受输出端子因错误接线导致的意外输出反极性。器件的电流限值通过在SETI引脚和GND之间连接电阻进行编程，电流限值可在0.6A至6.0A之间设置。器件提供三种过流行为模式:连续模式、自动重试模式和锁存关闭模式。正常工作时SETI引脚输出与器件电流成比例的电流。功率限制功能可通过连接到PLIM引脚的分压器采样输入或输出电压，实现在输入电源侧或输出负载侧工作。可通过主监控系统的EN使能输入开启或关闭器件。器件具备接地丢失保护功能，在接地丢失故障事件中可安全关闭器件操作。器件提供开漏故障状态信号FLAG指示工作和故障状态，还内置针对过度功耗的热关断保护。

商品特性

强健的保护可减少系统停机时间
宽输入电源范围:+5.5V 至 +60V
全温度范围内3A至6A电流限值可编程，精度±4%
全温度范围内0.6A至6A电流限值可编程，精度±5%
针对Class 2应用，100W 24V下功率限制精度±7%
输入电压反极性保护（需外接nFET）
双级反向电流保护（需外接nFET），响应速度快达108ns
内置低导通电阻nFET（30mΩ）
耐受输出电压反极性
接地丢失保护
可调UVLO和OVLO阈值
SETI电流读出精度±3%
可编程过流响应:连续模式、自动重试模式、锁存关闭模式
逻辑电平使能输入 (EN)
受保护的外部nFET栅极驱动
开漏故障指示器 FLAG
启动期间持续限流
热折返限流
减小解决方案尺寸
20-Pin 5mm x 5mm TQFN-EP 封装
内置nFET满足通用保护需求

应用领域

接地丢失保护应用
UL1310 Class 2 电源应用
