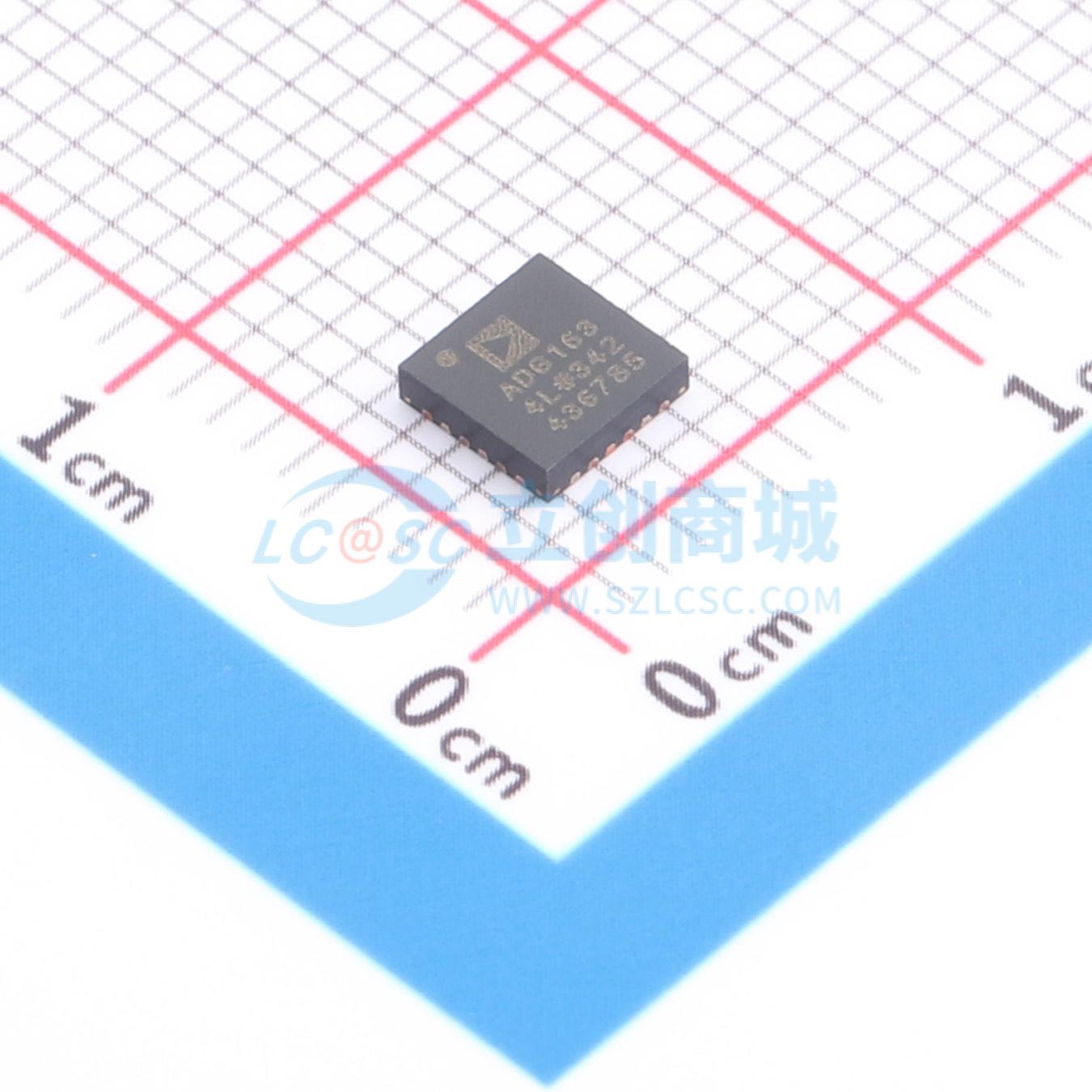

ADG1634LYCPZ-REEL7实物图

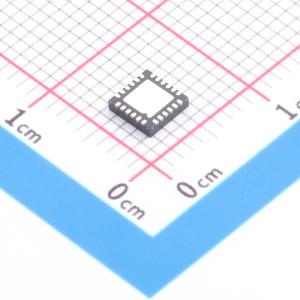

  • ADG1634LYCPZ-REEL7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADG1634LYCPZ-REEL7

4.7 Ω RON、四通道开关,兼容1.2 V 和1.8 V JEDEC逻辑

品牌名称
ADI(亚德诺)
商品型号
ADG1634LYCPZ-REEL7
商品编号
C7457585
商品封装
LFCSP-24(4x4)​
包装方式
编带
商品毛重
0.446克(g)

商品参数

属性参数值
商品目录模拟开关/多路复用器
开关电路4:1
通道数4
工作电压3.3V~8V;-8V~-3.3V;3.3V~16V
导通时间(ton)161ns
属性参数值
导通电阻(Ron)4.7Ω
关闭时间(toff)190ns
工作温度-40℃~+125℃
导通电容(Con)57pF
带宽77MHz

商品概述

ADG1634L是一款单片工业级CMOS(iCMOS)模拟开关,分别包含四个可独立选择的单刀双掷(SPDT)开关。 所有通道均具有先断后通的开关动作,可防止在切换通道时出现瞬间短路。ADG1634L上的EN输入用于使能或禁用该器件。禁用时,所有通道均断开。逻辑1的EN输入使能开关,而INx输入则定义SPDT开关的状态。 该开关的超低导通电阻和导通电阻平坦度使其成为数据采集和增益切换应用的理想解决方案,这些应用中低失真至关重要。iCMOS结构确保超低功耗,使该器件非常适合便携式和电池供电的仪器。 外部VL电源为较低的逻辑控制提供了灵活性。ADG1634L同时符合1.2 V和1.8 V JEDEC标准。

商品特性

  • 在25°C、±5 V双电源下,典型导通电阻>4.7 Ω
  • 在25°C、±5 V双电源下,导通电阻平坦度为1.2 Ω
  • 在±5 V、+12 V、+5 V和+3.3 V下进行全面规格测试
  • ±3.3 V至±8 V双电源工作
  • 3.3 V至16 V单电源工作
  • 用于低逻辑电平兼容的VL电源
  • 符合1.8 V JEDEC标准
  • 符合1.2 V JEDEC标准
  • 轨到轨工作
  • 24引脚、4 mm × 4 mm LFCSP封装

应用领域

  • 通信系统
  • 医疗系统
  • 音频信号路由
  • 视频信号路由
  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • FPGA和微控制器系统
  • 采样保持系统
  • 继电器替代

数据手册PDF
