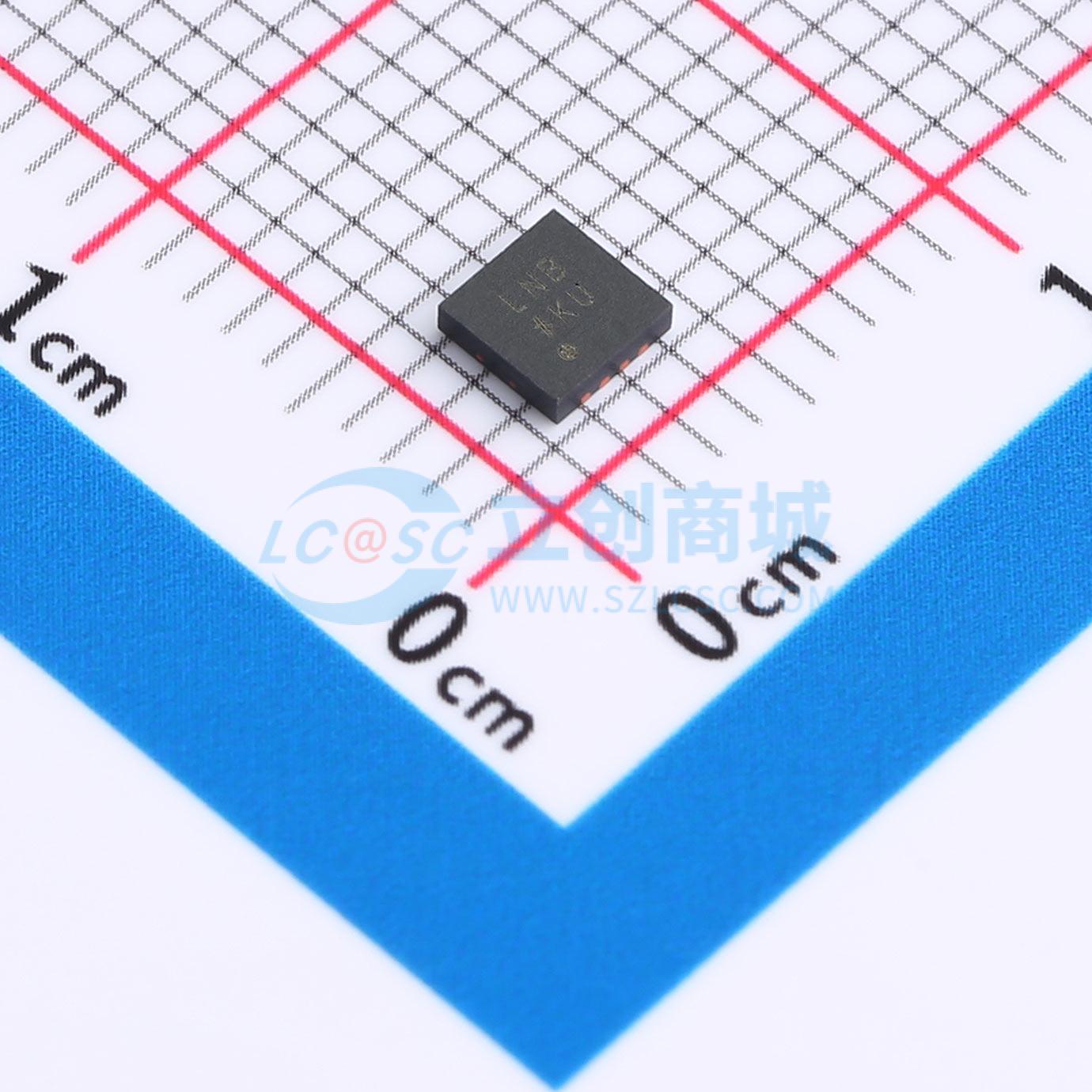

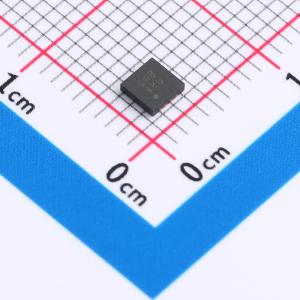

ADM7150ACPZ-5.0-R2

ADM7150是一款低压差（LDO）线性稳压器，工作电压范围为4.5 V至16 V，可提供高达800 mA的输出电流。它采用先进的专有架构，具备高电源抑制比（在1 kHz至1 MHz范围内大于90 dB）、超低输出噪声（小于1.7 nV/√Hz），搭配10 μF陶瓷输出电容可实现出色的线路和负载瞬态响应。 ADM7150提供1.8 V、2.8 V、3.0 V、3.3 V、4.5 V、4.8 V和5.0 V固定输出电压。此外，可根据需求提供1.5 V至5.0 V之间的16种固定输出电压。 对于固定输出电压选项，ADM7150稳压器在100 Hz至100 kHz范围内的典型输出噪声为1.0 μV rms，在10 kHz至1 MHz范围内的噪声谱密度为1.7 nV/√Hz。 ADM7150采用8引脚、3 mm×3 mm LFCSP和8引脚SOIC封装，不仅解决方案非常紧凑，而且在小尺寸、薄型封装中为需要高达800 mA输出电流的应用提供了出色的热性能。

• 输入电压范围：4.5 V至16 V
• 最大输出电流：800 mA
• 低噪声：在100 Hz至100 kHz范围内总积分噪声为1.0 μV rms；在70 Hz至100 kHz范围内总积分噪声为1.6 μV rms
• 噪声谱密度：在10 kHz至1 MHz范围内典型值为1.7 nV/√Hz
• 400 mA负载时的电源抑制比（PSRR）：在1 kHz至100 kHz范围内，VOUT = 5 V时大于90 dB；在1 MHz时，VOUT = 5 V时大于60 dB
• 压差电压：在VOUT = ±、800 mA负载时为0.6 V
• 初始电压精度：±1%
• 线路、负载和温度范围内的电压精度：±2%
• 静态电流（IGND）：无负载时为4.3 mA
• 低关断电流：0.1 μA
• 搭配10 μF陶瓷输出电容可稳定工作
• 固定输出电压选项：1.8 V、2.8 V、3.0 V、3.3 V、4.5 V、4.8 V和5.0 V（可提供1.5 V至5.0 V之间的16种输出电压）

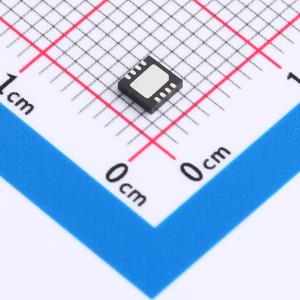

• 带裸露焊盘的8引脚LFCSP和8引脚SOIC封装

• 对稳压电源噪声敏感的应用：射频混频器、锁相环（PLL）、压控振荡器（VCO）以及集成VCO的PLL
• 通信和基础设施
• 电缆数模转换器（DAC）驱动器
• 回传和微波链路
