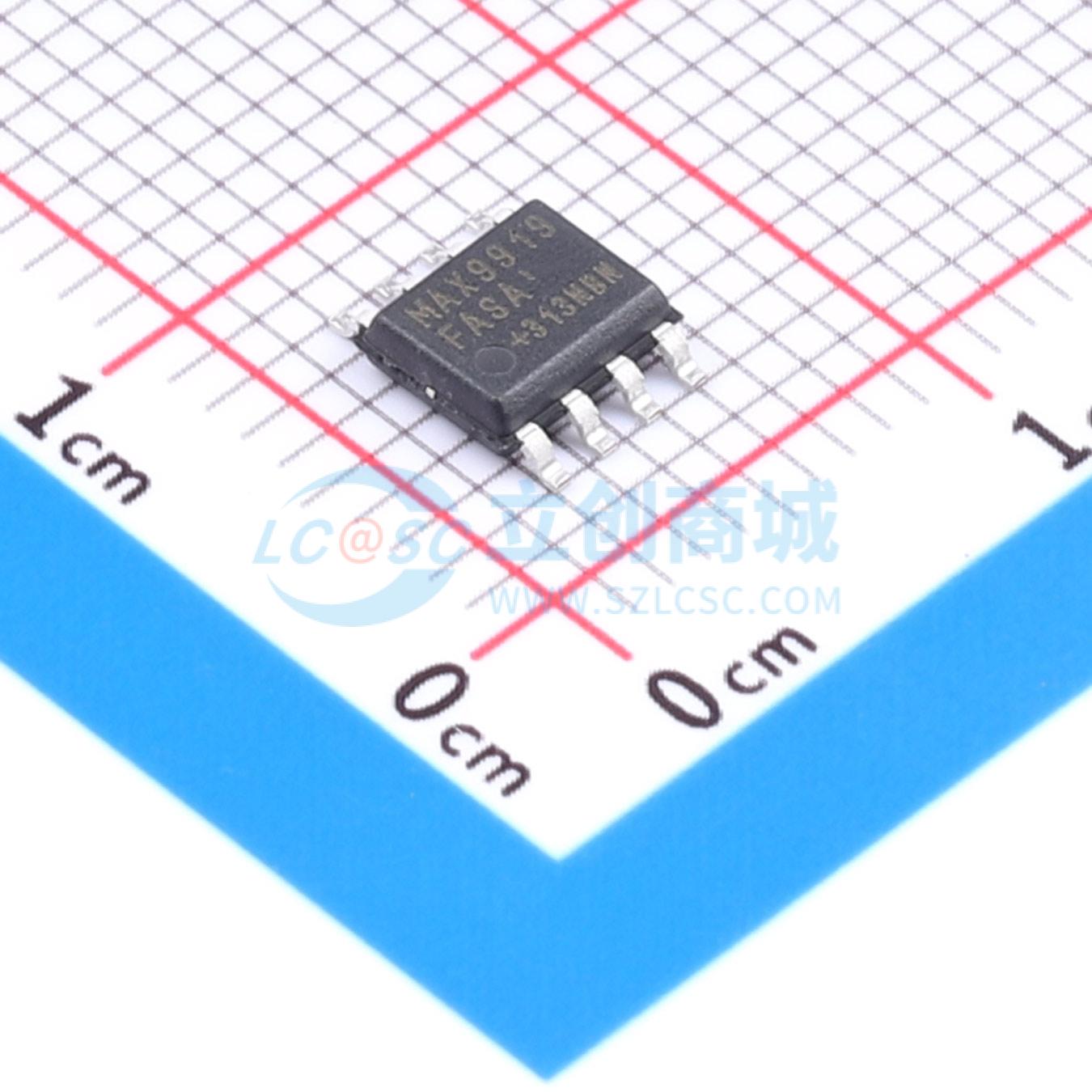

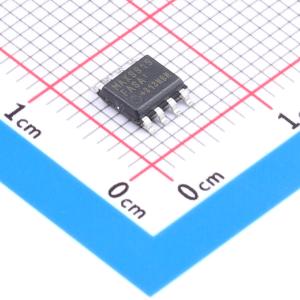

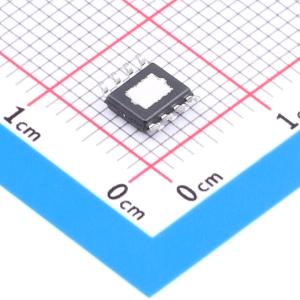

温馨提醒：图片仅供参考，商品以实物为准

MAX9919FASA+

描述: 是单电源、高精度电流检测放大器，具有从 -20V 到 +75V 的高输入共模范围。适用于电感负载（如电机和螺线管）的电流监测，在这些应用中，由于电感反冲、反接电池或瞬态事件，共模电压可能变为负值。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9919FASA+
商品编号: C7456586
商品封装: SOIC-8-EP
包装方式: 管装
商品毛重: 0.177703克(g)

商品参数

	属性	参数值
	单电源	4.5V~5.5V
	静态电流(Iq)	700uA
	输出电流	44mA
	输入失调电压温漂(Vos TC)	1.8uV/℃
	输入失调电流(Ios)	8uA
	压摆率(SR)	0.9V/us
	共模抑制比(CMRR)	80dB
	噪声密度(eN)	60nV/√Hz@10kHz

商品概述

MAX9918/MAX9919/MAX9920 是单电源、高精度电流检测放大器，具有 -20V 至 +75V 的高输入共模电压范围。这些放大器非常适合电机和螺线管等感性负载的电流监测，在这些应用中，由于感性反冲、电池反接或瞬态事件，共模电压可能变为负值。 MAX9918/MAX9920 具有通过外部电阻分压器网络设置的可调增益。MAX9919 具有 45V/V（MAX9919F）和 90V/V（MAX9919N）的固定增益。当 VREFIN = GND 时，MAX9918/MAX9919/MAX9920 作为单向放大器工作；当 VREFIN = VCC/2 时，作为双向放大器工作。MAX9920 在输入电平转换级将输入信号衰减 4 倍，使器件能够检测高达 200mV（单向工作）或 ±100mV（双向工作）的电压。 MAX9918/MAX9919/MAX9920 使用单一 5V 电源电压工作，在 -40°C 至 +125°C 的汽车温度范围内进行了全面的规格测试，并采用 8 引脚 SOIC 封装。

商品特性

减少高感性反冲电压的保护钳位
-20V 至 +75V 输入共模电压范围
支持广泛的精密交流和直流电流检测应用
单向或双向电流检测
0.6%（最大值）增益精度误差
400μV（最大值）输入失调电压
120kHz、-3dB 带宽（MAX9919N）
双向输出的参考输入
轨到轨输出
节省电路板空间
8 引脚 SOIC 封装
单电源工作（4.5V 至 5.5V）
AEC-Q100 认证（仅适用于 MAX9918ASA/V+、MAX9919FASA/V+、MAX9919NASA/V+、MAX9920ASA/V+）

应用领域

H 桥电机电流检测
螺线管电流检测
感性负载的电流监测
高端和低端精密电流检测
超级电容器充放电监测
精密高压电流监测
汽车应用

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-20V~75V
	增益	45V/V
	带宽	120kHz
	输入偏置电流(Ib)	175uA
	输入失调电压(Vos)	180uV
	工作温度	-40℃~+125℃
