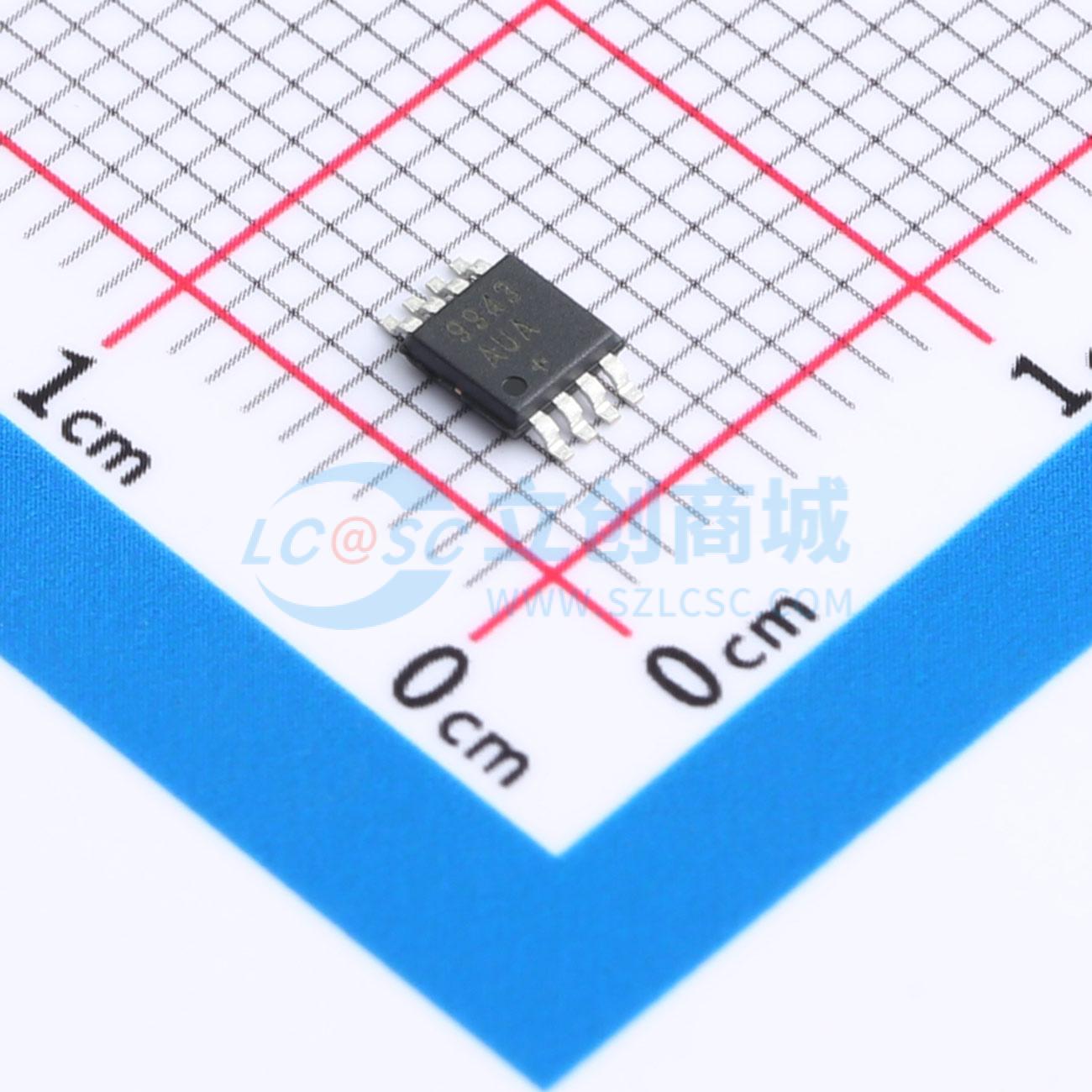

温馨提醒：图片仅供参考，商品以实物为准
MAX9943AUA+T
高压、精密、低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX9943/MAX9944是一系列高压放大器，具备高精度、低漂移和低功耗的特点。MAX9943（单通道）和MAX9944（双通道）运算放大器的增益带宽积为2.4MHz，每个放大器的电源电流仅为550μA。
- 商品型号
- MAX9943AUA+T
- 商品编号
- C7456259
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 38V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 2.4MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 350V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10nA | |
| 噪声密度(eN) | 17.6nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 125dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 950uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 6V~38V | |
| 双电源(Vee~Vcc) | -19V~-3V；3V~19V |
商品概述
MAX9943/MAX9944 是一系列高压放大器，具备高精度、低漂移和低功耗的特点。 MAX9943（单通道）和 MAX9944（双通道）运算放大器每个放大器仅需 550μA 电源电流，即可实现 2.4MHz 的增益带宽积。 MAX9943/MAX9944 系列的电源电压范围宽，可采用 ±3V 至 ±19V 双电源供电，也可使用 6V 至 38V 单电源供电。 MAX9943/MAX9944 非常适合用于传感器信号调理、高性能工业仪表和环路供电系统（如 4mA - 20mA 变送器）。MAX9943 提供节省空间的 6 引脚 TDFN 或 8 引脚 μMAX 封装。MAX9944 提供 8 引脚 SO 或 8 引脚 TDFN 封装。这些器件的工作温度范围为 -40°C 至 +125°C，适用于汽车应用。
商品特性
- 宽 6V 至 38V 电源电压范围
- 低 100μV（最大值）输入失调电压
- 低 0.4μV/°C 失调漂移
- 带 1nF 负载电容时单位增益稳定
- 2.4MHz 增益带宽积
- 550μA 电源电流
- 20mA 输出电流
- 轨到轨输出
- 封装选项：3mm x 5mm、8 引脚 μMAX 或 3mm x 3mm、6 引脚 TDFN 封装（单通道）；5mm x 6mm、8 引脚 SO 或 3mm x 3mm、8 引脚 TDFN 封装（双通道）
应用领域
- 传感器接口
- 环路供电系统
- 工业仪表
- 高压自动测试设备
- 高性能 ADC/DAC 输入/输出放大器
