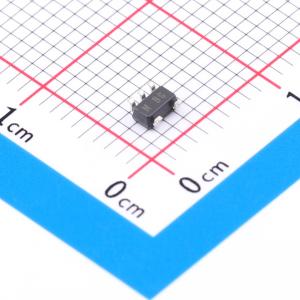

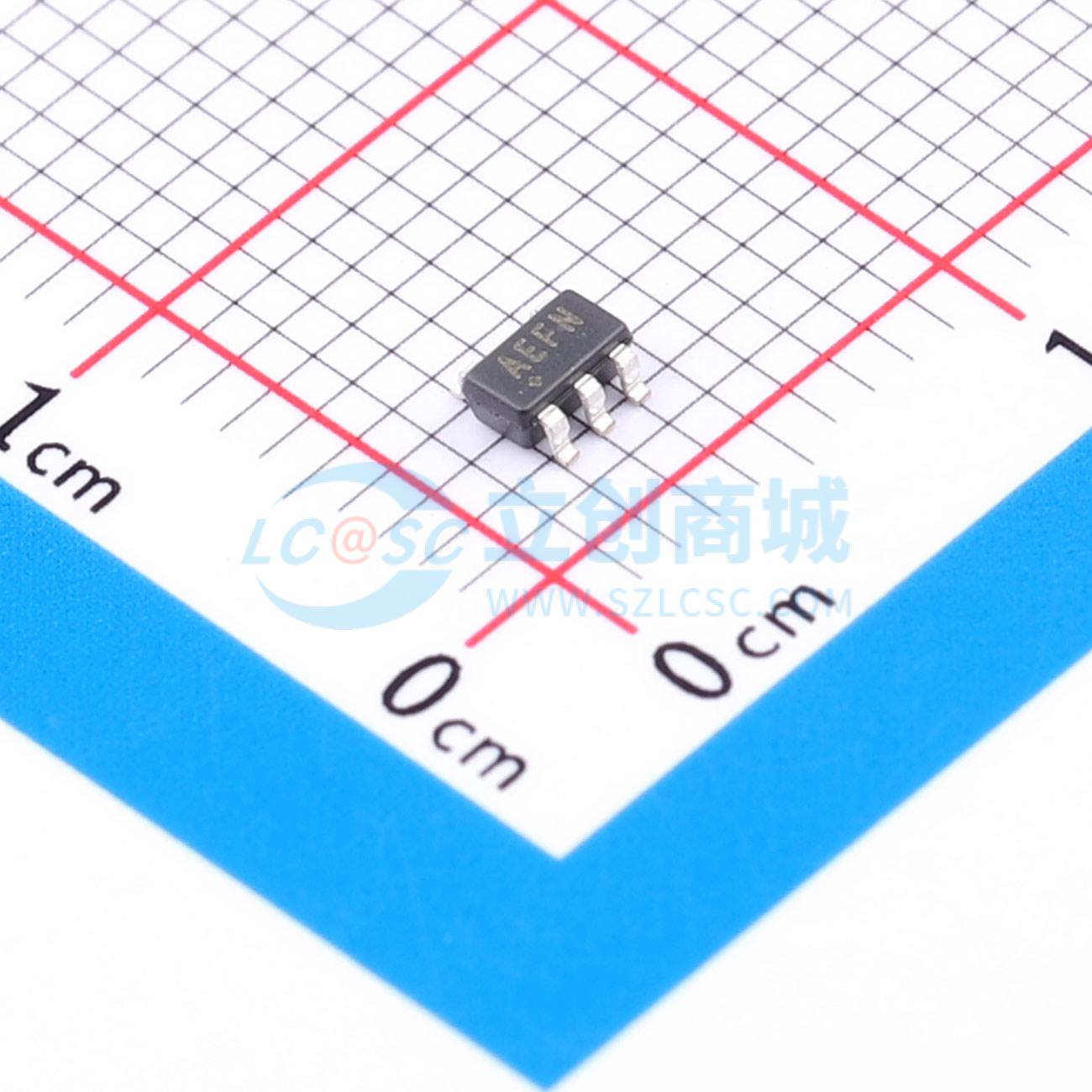

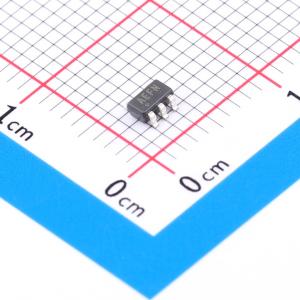

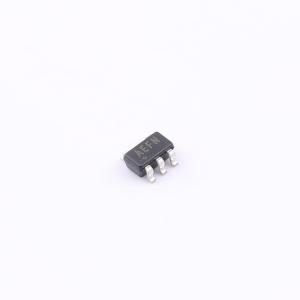

温馨提醒：图片仅供参考，商品以实物为准

MAX6822VUK+T

低电压、SOT23封装、微处理器监控电路，带有手动复位及看门狗定时器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6822VUK+T
商品编号: C7456178
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

MAX6821–MAX6825是低压微处理器（µP）监控电路，在5引脚SOT23封装中集成了电压监控、看门狗定时器和手动复位输入功能。与分立IC或分立元件相比，微处理器监控电路显著提高了系统的可靠性和准确性。每当被监控电压降至预设阈值以下时，这些器件会发出复位信号，并在Vcc升至阈值以上后，将该信号保持至少一个超时周期。此外，看门狗定时器可监控代码执行错误。还提供消抖手动复位功能。MAX6821–MAX6825可监控+1.8V至+5.0V的电压。保证在VCC低至+1.0V时，输出处于正确状态。有九种预编程的复位阈值电压可供选择。MAX6821、MAX6822和MAX6823均具有手动复位输入和看门狗定时器。MAX6821具有推挽式RESET，MAX6822具有开漏式RESET，MAX6823具有推挽式RESET。MAX6824具有看门狗定时器以及推挽式RESET和推挽式RESET。MAX6825具有手动复位输入以及推挽式RESET和推挽式RESET。

商品特性

监控+1.8V、+2.5V、+3.0V、+3.3V、+5.0V电源
140ms（最小）复位超时延迟
1.6s看门狗超时周期（MAX6821/MAX6822/MAX6823/MAX6824）
手动复位输入（MAX6821/MAX6822/MAX6823/MAX6825）
三种复位输出选项：推挽式RESET、推挽式RESET、开漏式RESET
保证在VCC = +1.0V时复位有效
抗短负VCC瞬变
无需外部元件
小型5引脚SOT23封装

应用领域

机顶盒
智能仪器
计算机和控制器
关键µP监控
便携式/电池供电设备
嵌入式控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.8V~5V
	复位有效电平	低电平有效
	阈值电压	1.58V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	140ms
	工作温度	-40℃~+125℃
